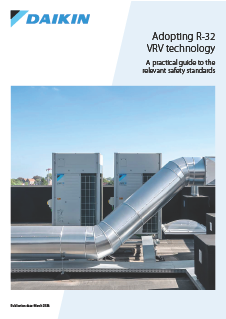

Practical guide to the relevant safety standards
PDF | 570.75KB
V posledných rokoch viedlo rastúce povedomie o vplyve na životné prostredie – a konkrétne o úlohe chladív – k urýchleniu zavádzania systémov VRV s chladivom R-32 v celej Európe. Vzhľadom na to, že tento prechod naberá na obrátkach, odborníci v odvetví čoraz viac hľadajú jasné usmernenia, ako správne uplatňovať rôzne normy upravujúce bezpečnosť pri práci s F-plynmi.
Vďaka našej vedúcej pozícii v oblasti riešení VRV s chladivom R-32 a úzkej spolupráci s inštalatérmi, projektantmi, odborníkmi na dodržiavanie predpisov a tvorcami politík si spoločnosť Daikin vybudovala hlboké znalosti o praktickom uplatňovaní týchto bezpečnostných noriem. Zhrnuli sme tieto poznatky, aby sme poskytli jasné a praktické usmernenia pre všetkých zainteresovaných, ktorí sa podieľajú na navrhovaní, inštalácii a hodnotení systémov VRV.
Ktoré normy upravujú bezpečnosť chladív?
IEC 60335-2-40 je produktová norma, ktorá stanovuje bezpečnostné požiadavky na elektrické tepelné čerpadlá, klimatizačné zariadenia a odvlhčovače.
EN 378 je všeobecná norma, ktorá stanovuje požiadavky pre chladiace systémy a zahŕňa ich projektovanie, výrobu, inštaláciu, prevádzku, údržbu a likvidáciu.
V rámci svojej pôsobnosti normy IEC 60335-2-40 aj EN 378 stanovujú, že ak existuje špecifická bezpečnostná norma pre výrobok, napríklad IEC 60335-2-40, má prednosť pred všeobecnou normou, ako je EN 378 (výňatky 1 a 2).
Norma EN 378 tento princíp ešte viac posilňuje pri stanovovaní povolených limitov náplne chladiva (výňatok 3).
Záver: Norma IEC 60335-2-40 má prednosť pred normou EN 378.
Výňatok 1 – Rozsah pôsobnosti normy EN 378: „Normy pre produktové skupiny týkajúce sa bezpečnosti chladiacich systémov majú prednosť pred horizontálnymi a všeobecnými normami, ktoré sa zaoberajú tou istou témou.“
Výňatok 2 – Rozsah pôsobnosti normy IEC 60335-2-40: „Táto časť normy IEC 60335 sa zaoberá bezpečnosťou elektrických tepelného čerpadiel, tepelného čerpadiel na ohrev pitnej vody a klimatizačných zariadení, ktoré obsahujú motorové kompresory, ako aj hydronické Fan-coil jednotky, odvlhčovače (s motorovými kompresormi alebo bez nich), termoelektrické tepelné čerpadlá a čiastkové jednotky. Ich maximálne menovité napätie nesmie presiahnuť 300 V v prípade jednofázových spotrebičov a 600 V v prípade viacfázových spotrebičov.“
Výňatok 3 – EN 378 (časť 1): „Článok 6 Množstvo chladiva: Ak existujú výrobné normy pre konkrétne typy systémov a ak sa tieto výrobné normy odvolávajú na obmedzenia množstva chladiva, tieto množstvá majú prednosť pred požiadavkami tejto normy.“

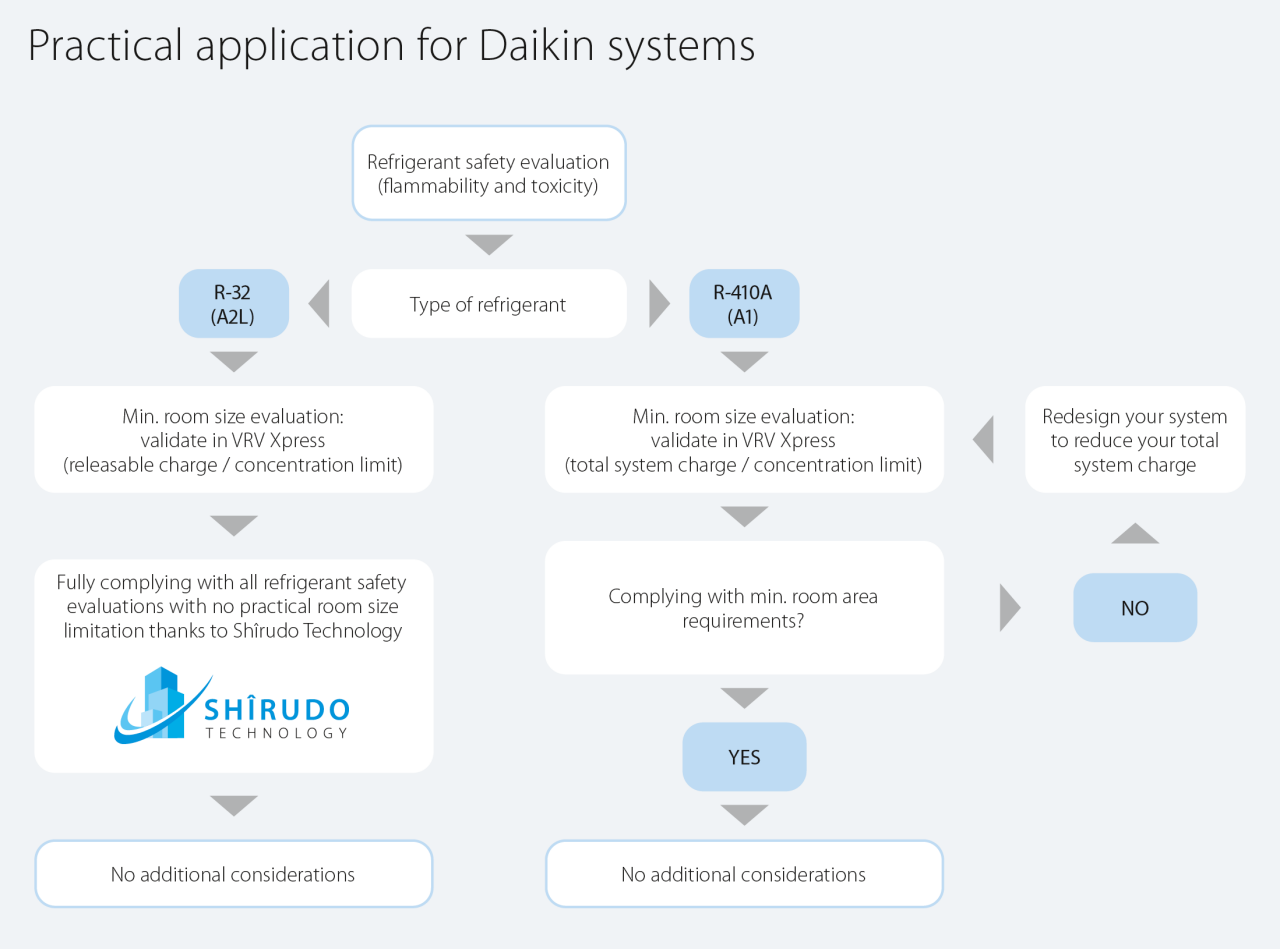

- Uplatňovanie príslušných noriem na systémy s chladivom R-32 A2L
- Uplatňovanie príslušných noriem na systémy s chladivom R-410A (A1)
Norma IEC stanovuje, že sa uplatňuje prísnejšia požiadavka (horľavosť alebo toxicita) (výňatok 4).
Prehľad povolených limitov koncentrácie pre chladivo R-32
Bezpečnostná norma | Maximálna povolená koncentrácia |
|---|---|
IEC 60335-2-40 | Horľavosť (LFL): 75 % dolnej hranice horľavosti (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Toxicita (ATEL/ODL): 300 g/m³ |
Keďže limit horľavosti 230 g/m³ je nižší ako limit toxicity 300 g/m³, platí prísnejší limit horľavosti. Dodržiavanie tohto limitu samo o sebe zaručuje, že limity toxicity nebudú prekročené, a preto nie sú potrebné žiadne ďalšie kontroly.
Čo to znamená pre projektovanie vašich systémov s chladivom R-32?
Ak je vypočítaná koncentrácia chladiva nižšia ako 230 g/m³, nie sú potrebné žiadne ďalšie bezpečnostné opatrenia.
Ak koncentrácia presiahne 230 g/m³, Daikin technológia Shīrudo zabezpečuje súlad s normami IEC 60335-2-40 a EN 378, čím vám pomáha spoľahlivo splniť požadované bezpečnostné normy.
Pokiaľ ide o limity náplne, norma IEC sa vzťahuje iba na horľavé chladivá (A2L, A2, A3).
→ Preto nie je možné použiť normu IEC na tieto posúdenia v prípade systémov využívajúcich nehorľavé chladivá (A1).
Prehľad povolených limitov koncentrácie pre chladivo R-410A
Bezpečnostná norma | Maximálna povolená koncentrácia |
|---|---|
IEC 60335-2-40 | Horľavosť (LFL): Nevzťahuje sa – Norma IEC sa vzťahuje iba na horľavé chladivá (A2L, A2, A3) |
EN 378 | Toxicita (ATEL/ODL): 440 g/m³ |
Hranica toxicity stanovená v norme EN 378 pre chladivo R-410A, ktoré je klasifikované ako nehorľavé chladivo triedy A1, je 440 g/m³ a musí sa dodržiavať.
Čo to znamená pre projektovanie vašich systémov s chladivom R-410A?
Keďže chladivo R-410A nespadá do rozsahu normy IEC týkajúcej sa bezpečnosti chladív, ako rozhodujúca norma platí norma EN 378.
Koncentrácia chladiva R-410A musí zostať pod hodnotou 440 g/m³. Ak sa tento limit prekročí, je potrebné prijať primerané bezpečnostné opatrenia na mieste v súlade s normou EN 378.

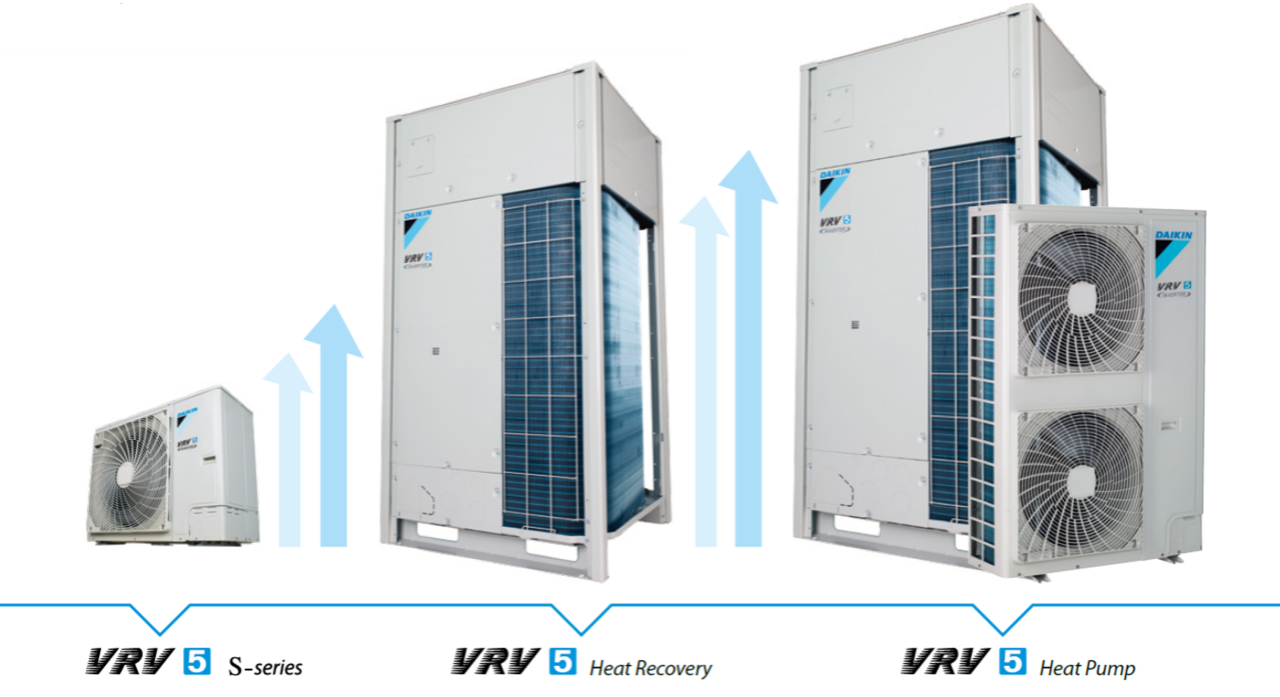

Väčšia flexibilita dizajnu v porovnaní so systémami s chladivom R-410A
Vďaka splneniu prísnejších požiadaviek normy IEC ponúkajú systémy s chladivom R-32 v porovnaní s ekvivalentmi s chladivom R-410A podstatne väčšiu flexibilitu dizajnu.

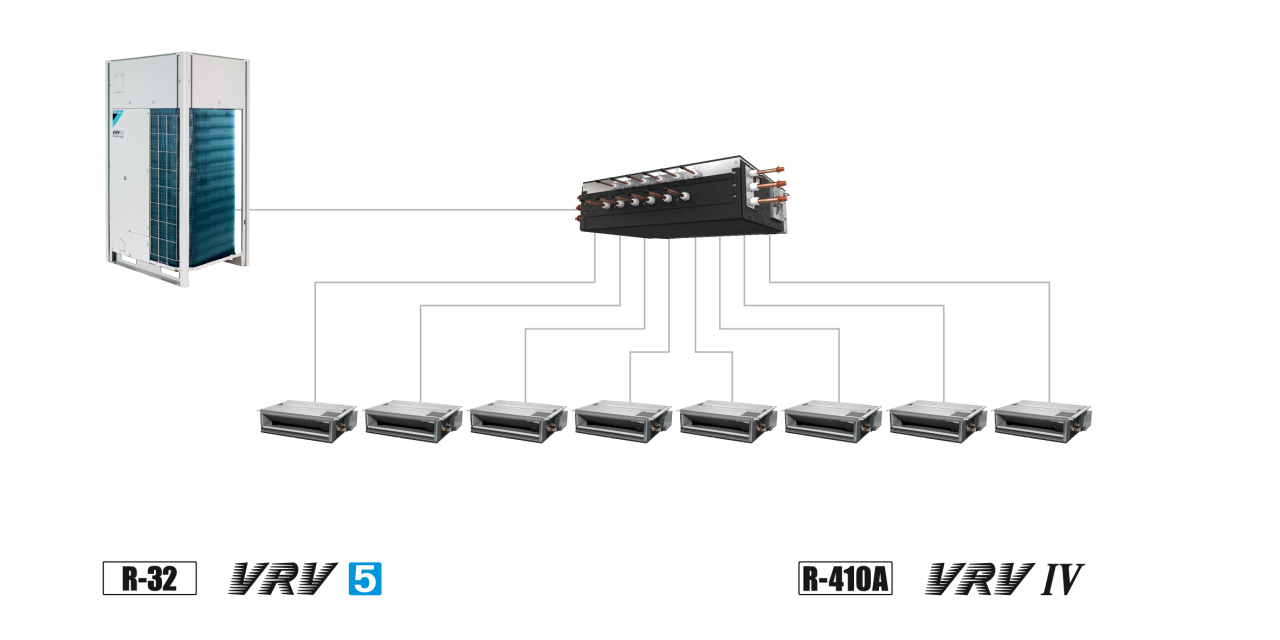

Porovnanie dizajnu: Príklad výpočtu pre hotelovú aplikáciu
V prípade typického hotelového systému VRV (8 vnútorných jednotiek, 1 rozdeľovač) vyžaduje systém VRV 5 s integrovanými bezpečnostnými opatreniami technológie Shîrudo minimálnu veľkosť miestnosti len 3,08 m², zatiaľ čo podobný systém s chladivom R-410A by vyžadoval 12,7 m²!
Minimálna plocha hotelovej izby: 3,08 m2
v súlade s normou IEC60335-2-40 a s využitím technológie Shîrudo
Minimálna plocha hotelovej izby: 12,7 m2
v súlade s normou EN378
Viac podrobností nájdete v našom sprievodcovi:
Často kladené otázky
Áno. Dizajnom v súlade s normou IEC 60335-2-40 (zabezpečujeme súlad) splníte aj príslušné požiadavky normy EN 378, vrátane kontrol maximálnej koncentrácie chladiva na jednu miestnosť.
Daikin technológia Shīrudo ďalej zaručuje, že koncentrácia chladiva neprekročí 230 g/m³, čo zodpovedá 75 % dolnej hranice horľavosti, ako je definované v norme IEC 60335-2-40.
Pre porovnanie, systém navrhnutý striktne podľa limitov toxicity podľa normy EN 378 by mohol v najhoršom prípade úniku dovoliť koncentrácie až do 300 g/m³, čo predstavuje približne o 30 % viac chladiva.
V prípade aspektov, na ktoré sa norma IEC 60335-2-40 nevzťahuje, ako je napríklad inštalácia vonkajších jednotiek pod holým nebom, by ste sa mali riadiť normou EN 378.
Áno. Norma EN 378 je všeobecná norma a v rámci svojej pôsobnosti a článku 6 priamo odkazuje na príslušné produktové normy, v tomto prípade na normu IEC 60335-2-40.
Súlad s normou IEC 60335-2-40 teda znamená súlad s normou EN 378 v oblastiach, na ktoré sa táto produktová norma vzťahuje.
Nie. Stačí splniť požiadavky normy IEC 60335-2-40 a následne aj normy EN 378, časti 1 a 2. Nie je potrebné uplatňovať normu EN 378-3, vrátane ustanovení týkajúcich sa napríklad nezávislého napájania systému na detekciu úniku.
V tabuľke C.1 normy EN 378 sú stanovené limity náplne na základe limitu toxicity vynásobeného objemom miestnosti, alebo podľa definície v článku C.3. V praxi sa príslušný limit náplne vždy stanovuje na základe prísnejšieho kritéria. Limite toxicity teda nie je prekročený.
V dôsledku toho nie sú dodatočné bezpečnostné opatrenia, opísané v norme EN 378-3, článok C.3, vyžadované.
Tento prístup je v súlade so zaužívanou praxou v prípade chladív triedy A, ako je napríklad R-410A, kde nie sú potrebné žiadne dodatočné bezpečnostné opatrenia, pokiaľ nie sú prekročené limity toxicity.
Unikátna Daikin technológia Shîrudo spĺňa všetky príslušné požiadavky normy IEC, čím zaručuje konformný návrh systému a istotu hneď po vybalení.
Nie sú potrebné žiadne zložité výpočty bezpečnostných opatrení
Žiadne dodatočné inštalačné práce alebo uvedenie do prevádzky
Žiadny vizuálny dopad spôsobený dodatočnými snímačmi alebo komponentmi
V prípade zmeny rozloženia nebude potrebná žiadna dodatočná práca ani úprava dizajnu
Nie je potrebné vykonávať pravidelné bezpečnostné kontroly
Ako funguje technológia Shîrudo
- Integrované snímače na zistenie úniku chladiva
- Integrovaný alarm
- Uzatváracie ventily

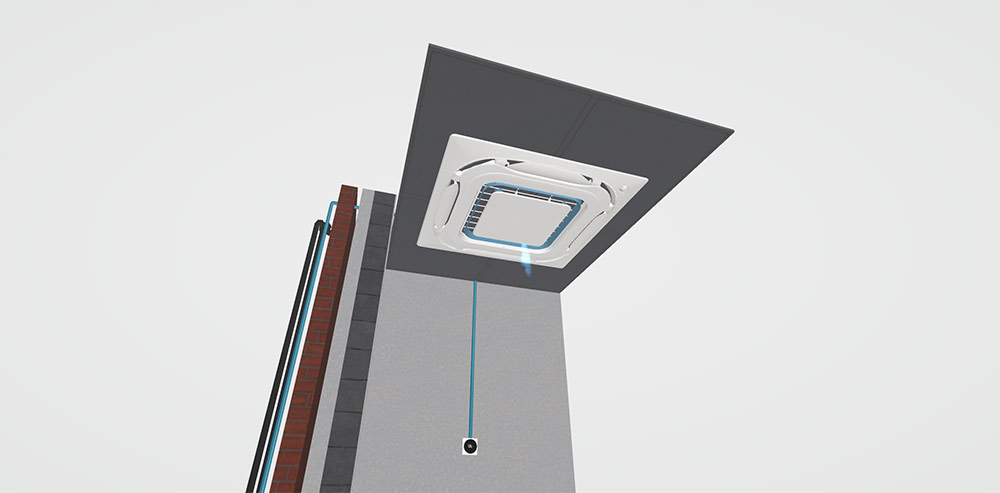

Integrované snímače na zistenie úniku chladiva
- Integrované v každej vnútornej jednotke
- Samomonitorovanie, zistí dokonca aj ten najmenší únik chladiva
- Automaticky aktivuje opatrenia: alarm a uzatváracie ventily

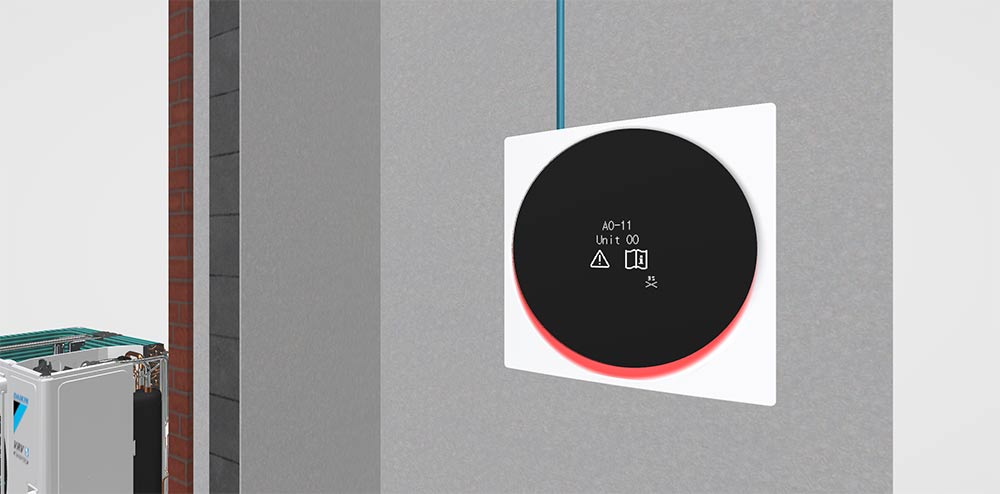

Integrovaný alarm
- Lokálny vizuálny a zvukový alarm integrovaný v káblovom diaľkovom ovládači Madoka
- Možnosť integrovať ďalší dozorný alarm cez:
- Miestne nastavenie na ovládači Madoka
- Vstupný signál, ktorý spúšťa alarm iného výrobcu

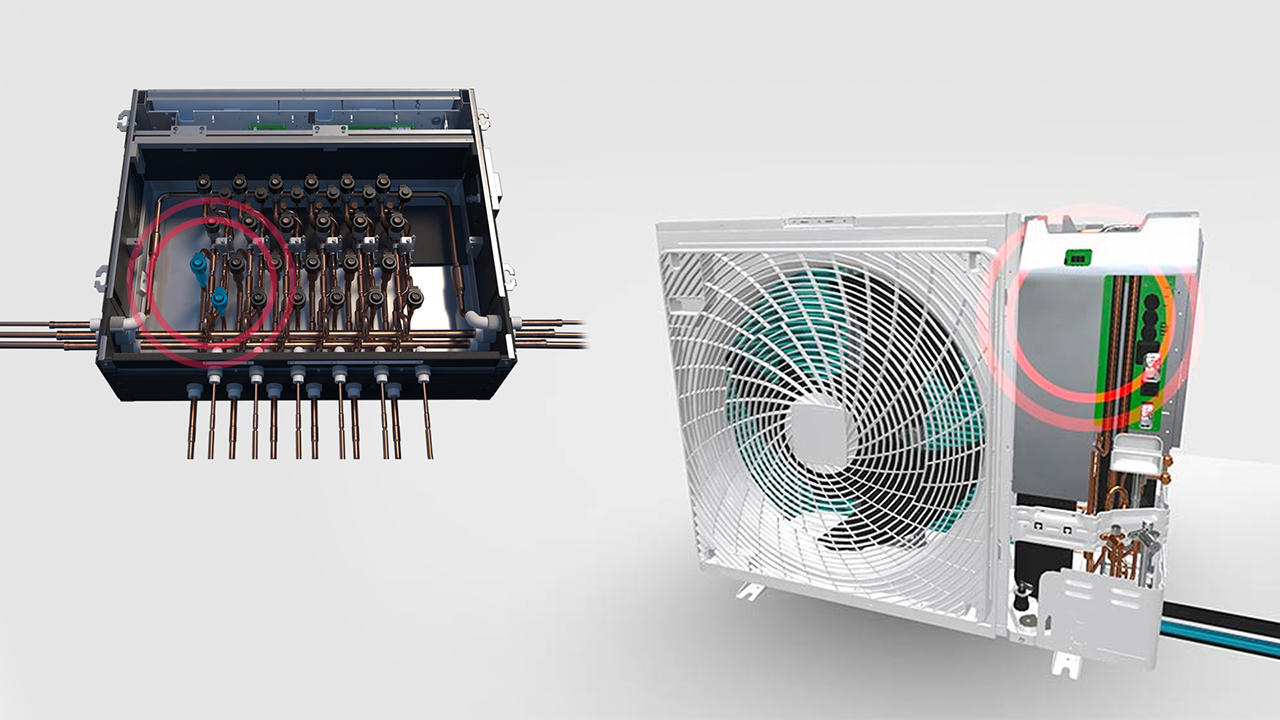

Na zabezpečenie súladu s normou IEC60335-2-40 aj pre najmenšie miestnosti sú k dispozícii uzatváracie ventily.
V závislosti od systému sú buď integrované vo vonkajšej jednotke, alebo v rozdeľovači (BS)SV. V prípade úniku sa chladivo buď prečerpá späť do vonkajšej jednotky, alebo sa uzavrú určité vetvy, aby sa únik obmedzil a minimalizovalo sa množstvo chladiva, ktoré môže uniknúť.
