Klimatické zmeny a nové vládne smernice vyvolali rozsiahlu „operáciu“ vetracích a chladiacich systémov kľúčového nemocničného oddelenia v rámci náročnej štvordňovej operácie, ktorá zahŕňala strešnú inštaláciu dvoch vzduchom chladených skrutkových kompresorov Daikin EWAH~TZ s pohonom s frekvenčným meničom (VFD) využívajúcich chladivo HFO.

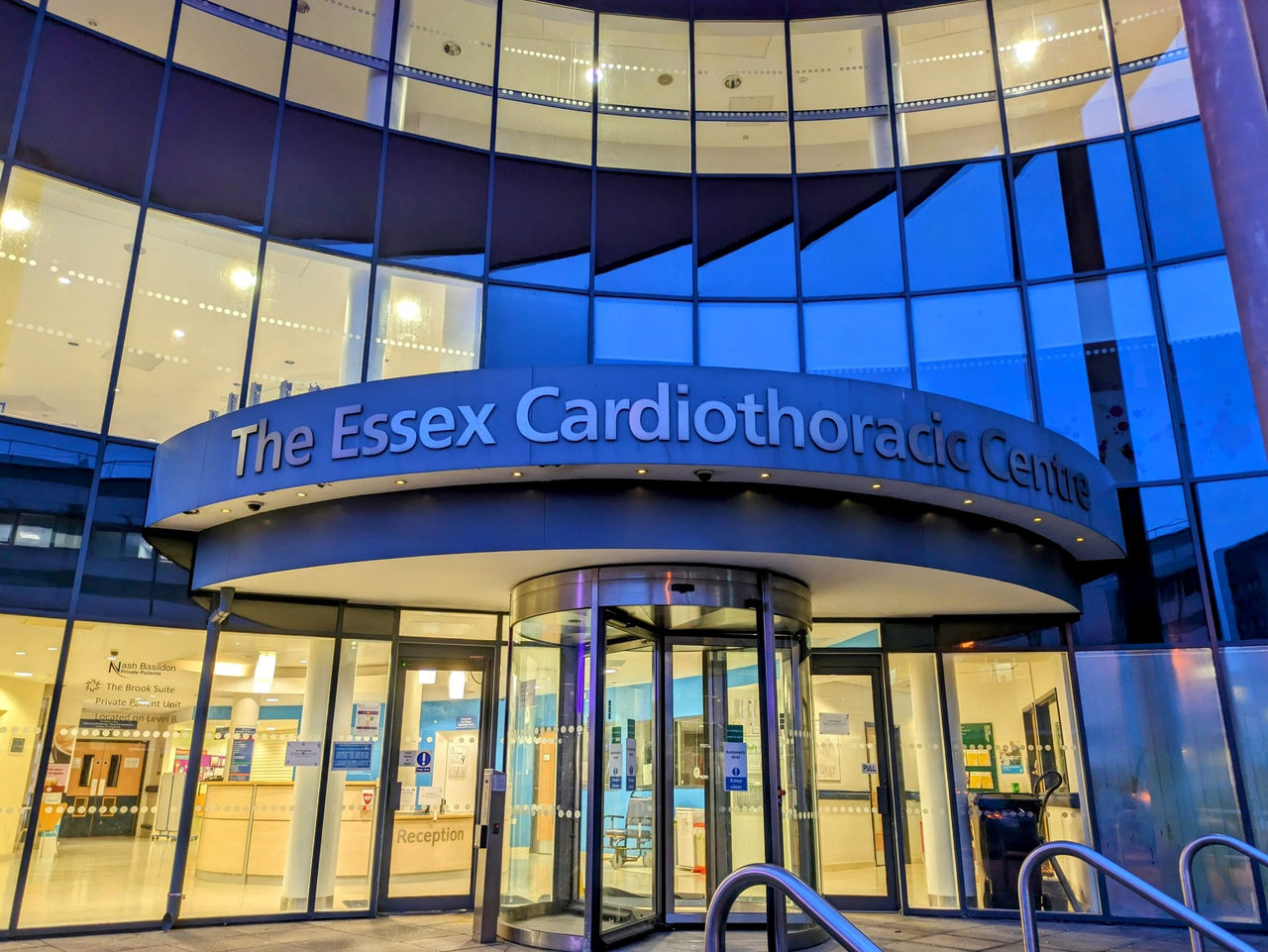

Úspešné dokončenie projektu znamená, že Essexské kardiotorakálne centrum (CTC) v Basildonskej univerzitnej nemocnici, ktorá je súčasťou nadácie Mid and South Essex NHS Foundation Trust, je v dohľadnej budúcnosti zabezpečené proti klimatickým zmenám.
V štvorpodlažnej budove sa nachádza popredné zariadenie pre operácie srdca a pľúc v grófstve so štyrmi operačnými sálami, štyrmi katétrovými laboratóriami (katetrizačnými laboratóriami), zariadeniami na magnetickú rezonanciu a počítačovú tomografiu a dvoma 24-lôžkovými oddeleniami na zotavenie a hospitalizáciu.
CTC je od hlavného nemocničného komplexu oddelené úzkou obslužnou komunikáciou, ale je prepojené uzavretým mostom na úrovni operačných sál. Dve VZT jednotky a dva chladiče sú umiestnené na streche CTC – v podstate na piatom poschodí – v blízkosti cesty a v línii s mostom.
Iain Oakley, projektový manažér nadácie Mid and South Essex NHS Foundation Trust, hovorí, že hoci vetracie a chladiace systémy CTC boli v roku 2009, keď boli uvedené do prevádzky, „najmodernejšie“, nedokázali zabezpečiť dostatočnú reguláciu teploty a vlhkosti.

„VZT jednotky mali nastavenia zapínania a vypínania vzduchu, ktoré boli v súlade s vtedajšími normami nemocničného technického memoranda (HTM). Vieme však, že v dôsledku globálneho otepľovania sa často stretávame s teplotami okolia presahujúcimi 31oC. Bolo veľa dní, keď chladiaci výkon jednoducho nebol k dispozícii na splnenie požiadaviek sál a katetrizačných laboratórií.“
„Nemohli sme tiež znížiť vlhkosť v operačných sálach, čo malo vplyv na zariadenia, čo občas viedlo k tomu, že sály a katetrizačné laboratóriá museli byť v dňoch, keď bola vlhkosť príliš vysoká, odstavené, pretože sme nemohli riskovať, že zariadenia počas prevádzky zlyhajú.
„Bolo potrebné zlepšiť chladiaci výkon – a zároveň vymeniť VZT jednotky, pretože pôvodné jednotky nikdy nedosahovali požadovaný prietok vzduchu.“
Technici zo spoločnosti Ellis Building Services dostali k dispozícii štvordňový víkend na odstránenie starého zariadenia, potom inštaláciu a uvedenie nového zariadenia do prevádzky – pracovali za plného chodu. Výkonný riaditeľ James Ellis hovorí, že tím Davida Edwardsa a Iana Cribbsa na stavbe pracoval so skvelým prístupom, aby tento projekt pre NHS zrealizoval.
Iain Oakley hovorí: „To bol všetok čas, ktorý CTC povolila. V stredu boli sály zatvorené neskoro, pričom práce museli byť ukončené včas, pretože v pondelok o 8.00 hod. ráno bol naplánovaný začiatok operácií.“

Rýchlosť bola nevyhnutná aj preto, že kým bol žeriav na mieste, obslužnú cestu nemohla využívať žiadna doprava.

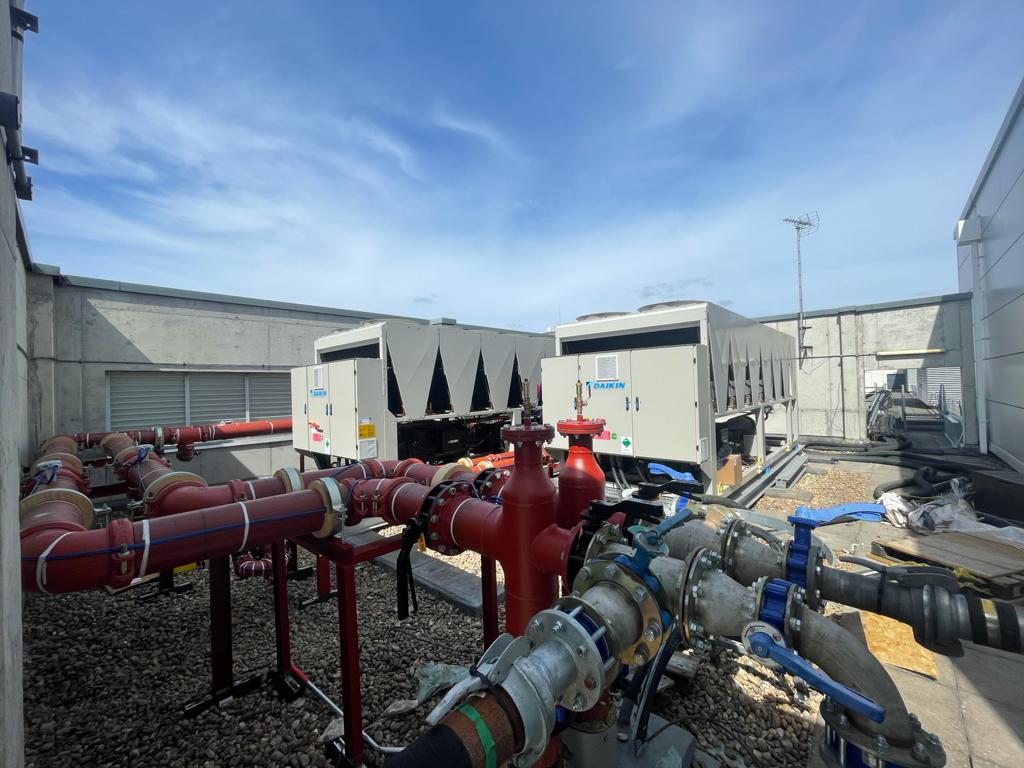

Najskôr sa odstránili staré chladiče a odstránila sa strecha výrobnej haly, aby sa mohli vymeniť staré VZT jednotky. Po umiestnení nových VZT jednotiek do miestnosti a odstránení strechy sa na miesto zdvihli dva nové chladiče Daikin s riadením VFD.
V pondelok ráno sa CTC opäť otvorilo podľa plánu.
Sortiment chladičov TZ Daikin je výsledkom starostlivého návrhu, ktorého cieľom je optimalizovať prevádzku a výkon chladiča pre komfortné a procesné použitie vo všetkých klimatických podmienkach. Cieľom je zníženie prevádzkových nákladov a zlepšenie ziskovosti, efektívnosti a hospodárnosti riadenia systému.
Chladiče majú vysokoúčinnú konštrukciu s jedným skrutkovým kompresorom poháňaným VFD, veľkú plochu kondenzátora na maximálny prenos tepla a nízky výstupný tlak, vysoko výkonné ventilátory kondenzátora a priamy expanzný „rúrkový“ výparník s nízkymi tlakovými stratami chladiva.
Ich kombinácia ponúka najlepšiu účinnosť pri plnom a čiastočnom zaťažení.
Polohermetický jednoskrutkový kompresor s VFD integrovaným v telese kompresora navrhla a vyrába spoločnosť Daikin. Je výsledkom dlhoročných skúseností a neustálych investícií do výskumu a vývoja, optimalizovaný na prevádzku s chladivom R1234ze(E), ktoré má potenciál globálneho otepľovania 7.
Geometria samotného kompresora bola kompletne prepracovaná tak, aby sa dosiahla najvyššia účinnosť pri plnom zaťažení, ktorá poskytuje najvyššiu účinnosť pri čiastočnom zaťažení vďaka VFD umožňujúcemu nepretržitú moduláciu otáčok kompresora. Elektronika VFD je chladená chladivom z chladiaceho okruhu, ktorý ponúka účinnosť motora ≥ 0,95.
Súčasťou chladičov bolo niekoľko ďalších príslušenstiev:
· Kondenzátory Microchannel s epoxidovým polymérovým povlakom
· Dvojité pretlakové ventily
· Invertorom riadené ventilátory
· Merače spotreby energie
Zoznam výbavy
Kód | Popis | Počet jednotiek |
EWAH940TZSSC2 | Invertorový chladič Daikin AC R1234ze(E) | 1 |
EWAH770TZSSC2 | Invertorový chladič Daikin AC R1234ze(E) | 1 |
