Flexibilita inštalácie pre každý projekt
Vysoký prietok vzduchu
Ventilátor s voľným obežným kolesom EC s reguláciou otáčok poskytuje efektívny a konzistentný prietok vzduchu 4 000 m³/h s minimálnou spotrebou energie vo všetkých konfiguráciách.
Štyri konfigurácie Plug & Play
Exkluzívne navrhnuté pre systémy VRV a ERA. K dispozícii sú možnosti pripojenia s prednou mriežkou, hornou mriežkou, s možnosťou napojenia na potrubie a s pripojením na ľavej/pravej strane.
Jednoduchá inštalácia výmenníka tepla
Expanzný ventil EKEXVA250 a elektronická doska EKEA sú dodávané v predmontovanom stave. Regulácia Z zjednodušuje inštaláciu a uvedenie do prevádzky ihneď po vybalení.
Kompatibilná s chladivami R410A a R32
Bezproblémová spolupráca so systémami VRV IV+ (R410A), VRV 5 (R32) a ERA (R32). Tightfit spoje umožňujú rýchle a tesné pripojenie chladiva.
Tichá prevádzka
Hlučnosť vonkajšej jednotky je len 74 dB(A), čo v kombinácii s reguláciou otáčok ventilátora s voľným obežným kolesom EC zaisťuje tichý a plynulý chod v interiéri.
Najvyššie úrovne komfortu
Technológia VRT so širokým prevádzkovým rozsahom – vykurovanie od 10 °C BS. Ovládač Madoka a regulácia Z umožňujú presnú reguláciu teploty v miestnosti.
Kompaktné rozmery
Parapetná konštrukcia (výška 1 950 mm) so základňou 1 170 × 750 mm umožňuje umiestnenie tam, kde nie je k dispozícii priestor na strope – ideálne pre scenáre modernizácie s nízkou výškou stropu.
Vysoká účinnosť
Koeficient SEER až 7,30 a koeficient SCOP až 4,50 v kombinácii s vonkajšou jednotkou ERA. Výkon s certifikáciou Eurovent pre úplnú transparentnosť.
Jednoduchá inštalácia pri modernizácii
Určená na rýchlu modernizáciu existujúcich budov. Jednoduchá demontáž a premiestnenie s podporou certifikovaného regenerovaného chladiva Loop by Daikin.
Správne riešenie pre každý priestor
Jednotka Compact R sa od maloobchodu po školstvo prispôsobuje vetracím požiadavkám rôznych komerčných prostredí a dodáva zdravý a príjemný vzduch tam, kde je to najdôležitejšie.
Kancelárie
Podporujte produktivitu zamestnancov stabilnou, kontrolovanou kvalitou vnútorného vzduchu v otvorených aj uzavretých priestoroch.
Školstvo
Vysokokvalitná filtrácia a funkcia DCV zabezpečujú zdravé vzdelávacie prostredie, ktoré sa prispôsobuje obsadenosti miestnosti.
Maloobchodná predajňa
Kompaktné rozmery vyhovujú stiesneným technickým miestnostiam; flexibilné konfigurácie zvládajú rôzne zaťaženia v závislosti od obsadenosti.
Cestovný ruch
Možnosti inštalácie vo vnútri alebo na streche a tichá, efektívna prevádzka robia z Compact R ideálne riešenie pre hotely a reštaurácie.
Tri spôsoby smerovania prúdenia vzduchu
Konfigurácie prúdenia vzduchu

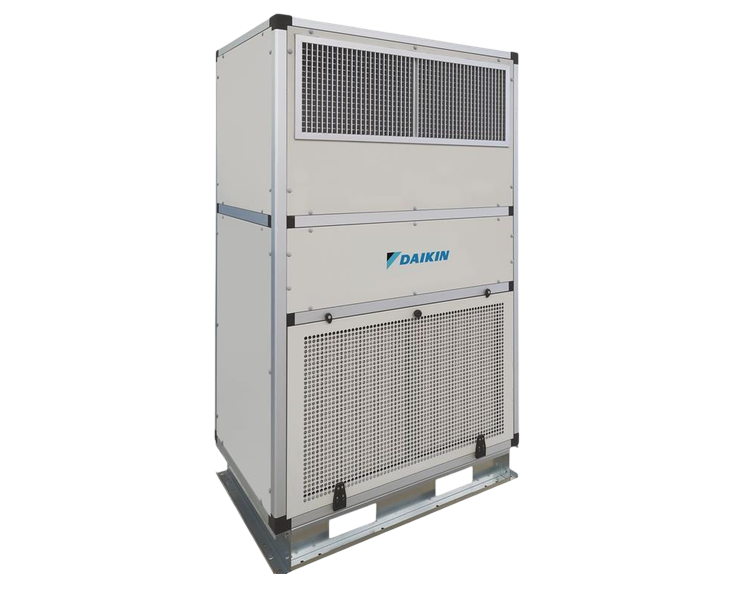

Štandardná predná mriežka
Štandardná konfigurácia s nastaviteľnou prívodnou mriežkou smerujúcou dopredu. Ideálna pre otvorené priestory, ktoré vyžadujú distribúciu vzduchu dopredu.
Štandardná horná mriežka
Predný a horný panel majú rovnaké rozmery a je možné ich na mieste vymeniť – presunutím prívodnej mriežky nahor pre vertikálnu distribúciu.
Odvod vzduchu do potrubia
Horný panel umiestnený vpredu umožňuje odvod vzduchu nahor. Maximálny ESP tlak až 500 Pa podporuje systémy s plným rozvodom vzduchu potrubím.
Kompatibilita s tepelnými čerpadlami VRV a ERA
VRV IV+
- RYYQ10U
- R410A · 10 HP · SEER 6,8 · SCOP 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 HP · SEER 6,3 · SCOP 4,1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 HP · SEER 6,93 · SCOP 4,42
ERA
- ERA250AYF
- R32 · 10 HP · SEER 7,30 · SCOP 4,50
Prehľad technických parametrov vnútornej jednotky
| Parameter | Hodnota |
Typ ventilátora | EC (s reguláciou otáčok) |
Nominálny prietok vzduchu (m³/h) | 4 000 |
Nominálny tlak ESP (Pa) | 100 |
Maximálny tlak ESP (Pa) | 500 |
Napájanie | 3ph+N+PE / 50 Hz / 380 V |
Vzduchový filter | ePM10 55% (M5) |
Rozmery (V × Š × H) (mm) | 1950 × 1170 × 750 |
Hmotnosť (kg) | 330 |
Prevádzkový rozsah vykurovania (°C DB) | 10 – 27 |
Prevádzkový rozsah chladenia (°C DB) | 20 – 35 |
Pripojenia | Pravá strana/Ľavá strana |
Ovládač | BRC1H52W / S / K (predáva sa samostatne) |
