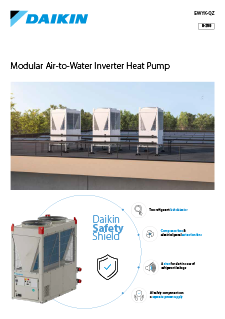

EWYK-QZ Product catalogue
PDF | 897.41KB
Určené pre budovy s vyššími nárokmi.
Daikin EWYK-QZ je modulárne invertorové tepelné čerpadlo vzduch-voda využívajúce chladivo R-290, navrhnuté tak, aby bolo možné škálovať od jedného modulu s výkonom 135 kW až po 2000 kW v rámci viacerých zostáv.
Jeho konštrukcia typu „plug-and-play“ umožňuje pridávať moduly vedľa seba alebo ich stohovať v závislosti od rastu vášho projektu – vďaka čomu je rovnako vhodné pre nové inštalácie, rozsiahle modernizácie aj náročné priemyselné prostredia.
Jeden systém, neobmedzený potenciál.
Modulárny systém typu plug & play
Flexibilná škálovateľnosť a modulárna inštalácia až do 2000 kW.
Systém rastie spolu s vaším projektom, čo umožňuje postupné pridávanie modulov v súlade s rozvojovým plánom budovy. Jednotky je možné inštalovať vedľa seba alebo na seba, aby sa minimalizovala zástavbová plocha, s až štyrmi radmi po štyroch moduloch a až 60 možnými konfiguráciami v jednom systéme.
1 základný modul – až 135 kW
2 základné moduly – až 270 kW
1 skupina 4 modulov – až 540 kW

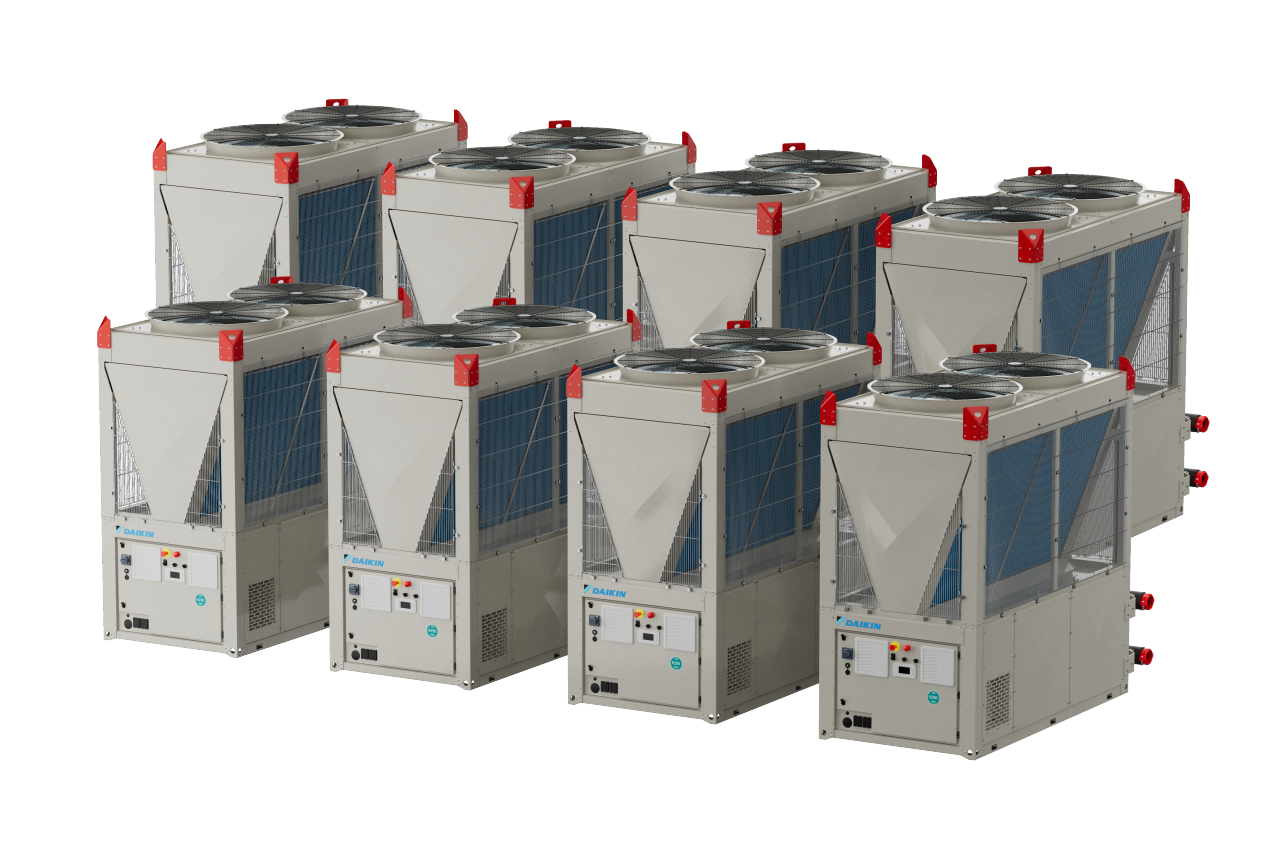

Skupina 4x4 – až 2000 kW
riadená systémom iCM
Navrhnuté pre maximálny výkon
Kompletná invertorová technológia
Špirálové kompresory VFD a invertorovo poháňané ventilátory s voľným obežným kolesom EC sa v reálnom čase prispôsobujú zmenám zaťaženia, čím zabezpečujú vynikajúcu účinnosť pri čiastočnom zaťažení vo všetkých ročných obdobiach.
Inštalácia typu Plug-&-play
Jeden napájací kábel napája až štyri moduly. Súprava rozvodov so všetkým potrubím medzi jednotkami môže byť predinštalovaná už vo výrobe, čím sa ešte viac skráti čas montáže na mieste.
Vysokoteplotná prevádzka
Ohrieva vodu až do 75 °C aj pri vonkajších teplotách až do -20 °C – ide o priamu náhradu kotla pre najnáročnejšie aplikácie.
Prírodné chladivo
R-290 (propán) má GWP len 0,02 – zhoda s nariadením o F-plynoch otestovaná pre budúcnosť a výrazne znížená uhlíková stopa.
Možnosť čerpadlového modulu
Špecializovaný čerpadlový modul s invertorovým čerpadlom a 18-litrovou expanznou nádržou sa integruje priamo do zostavy, čím vzniká úplne samostatný hydronický systém.
Pripravené na modernizáciu
Kompaktné stohovanie a modulárny rast robia z EWYK-QZ ideálne riešenie pre projekty, kde je obmedzený priestor a je potrebné postupné rozširovanie výkonu.
Veľký prevádzkový rozsah
Žiadne kompromisy v podmienkach.
Zabezpečuje spoľahlivé vykurovanie a chladenie v širokom prevádzkovom rozsahu s teplotami vody až do 75 °C, čo z neho robí ideálnu náhradu kotla pre rezidenčné, hotelové a priemyselné aplikácie.
| Min. | Max. | |
| Ohrev vody | 20 °C | 75 °C |
| Chladená voda | -15 °C | 18 °C |
| Vonkajšia teplota | -20 °C | 46 °C |
Daikin Safety Shield
Bezpečnosť zabudovaná do každej vrstvy
- Dva detektory úniku chladiva – pokrývajúce tak kompresorovú skriňu, ako aj elektrický rozvádzač.
- Odsávače vzduchu s certifikáciou ATEX – udržiavajú pretlak a odstraňujú akýkoľvek únik z oboch skríň.
- Akustická a vizuálna siréna – okamžite aktivovaná detektormi úniku pre rýchlu reakciu v núdzových situáciách.
- Nezávislé napájanie – všetky bezpečnostné zariadenia sú napájané z vyhradeného okruhu, oddeleného od napájania hlavnej jednotky.
- Rozvodný blok bezpečnostných ventilov – v prípade pretlaku odvádza chladivo mimo kompresorovej skrine.
Bezpečnostný prístup spoločnosti Daikin pokrýva celý životný cyklus produktu – od výroby a skladovania až po prepravu, inštaláciu, údržbu a likvidáciu – čím zabezpečuje, že partneri a koncoví používatelia pracujú vždy v bezpečnom prostredí.
Intelligent Chiller Manager
1. Kompletná optimalizácia zariadenia
Koordinuje všetky moduly v režime vykurovania alebo chladenia, čím zaručuje vysokú účinnosť a spoľahlivý výkon bez ohľadu na veľkosť alebo konfiguráciu zariadenia.
2. Rozšírená architektúra
Spravuje chladiace veže a rozvodné čerpacie systémy pre vzduchom aj vodou chladené inštalácie z jedného rozhrania.
3. Znížené prevádzkové náklady
Vďaka minimalizácii spotreby energie a mechanického namáhania systém iCM predlžuje životnosť zariadenia a prináša merateľné zvýšenie účinnosti počas celej doby prevádzky zariadenia.

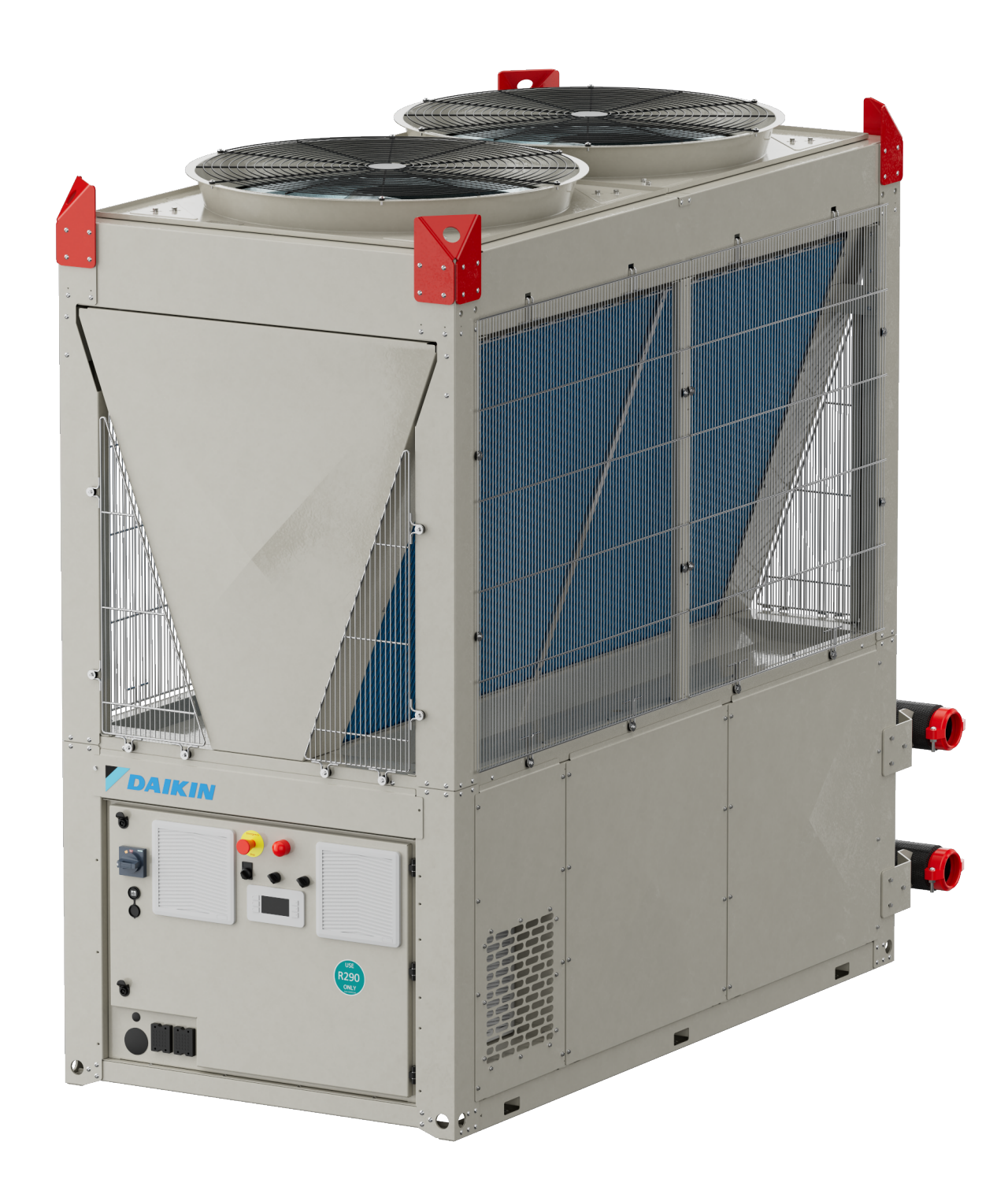

Technické údaje – EWYK-QZ
EWYK135QZXSA2
| Parameter | Hodnota |
Vykurovací výkon [H1] – 40/45 °C, vonkajšia teplota 7 °C (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP pri nízkej teplote/pri strednej teplote (kW/kW) | 4,2 / 3,2 |
Chladiaci výkon [C1] – 12/7 °C, vonkajšia teplota 35 °C (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Akustický výkon (dB(A)) | 79,5 |
Rozmery (D × Š × V) (mm) | 2382 × 1207 × 2653 |
Náplň chladiva (kg) | 6,6 |
Typ kompresora | 2× špirálový VFD |
| Zdroj napájania | 400 V / 3 ph / 50 Hz |
Možnosti zoskupenia

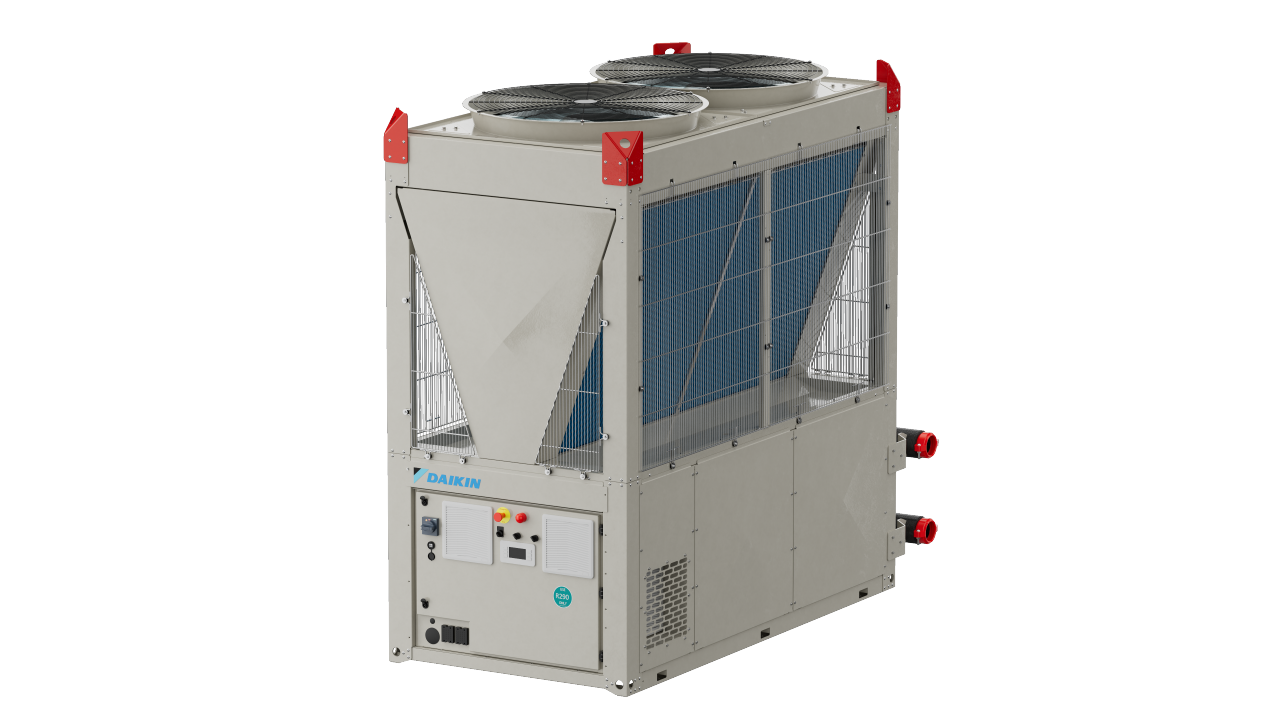

1 MODULE
135 kW
Vykurovanie/128 kW Chladenie
2 MODULY
270 kW
Vykurovanie/256 kW Chladenie
3 MODULY
405 kW
Vykurovanie/384 kW Chladenie

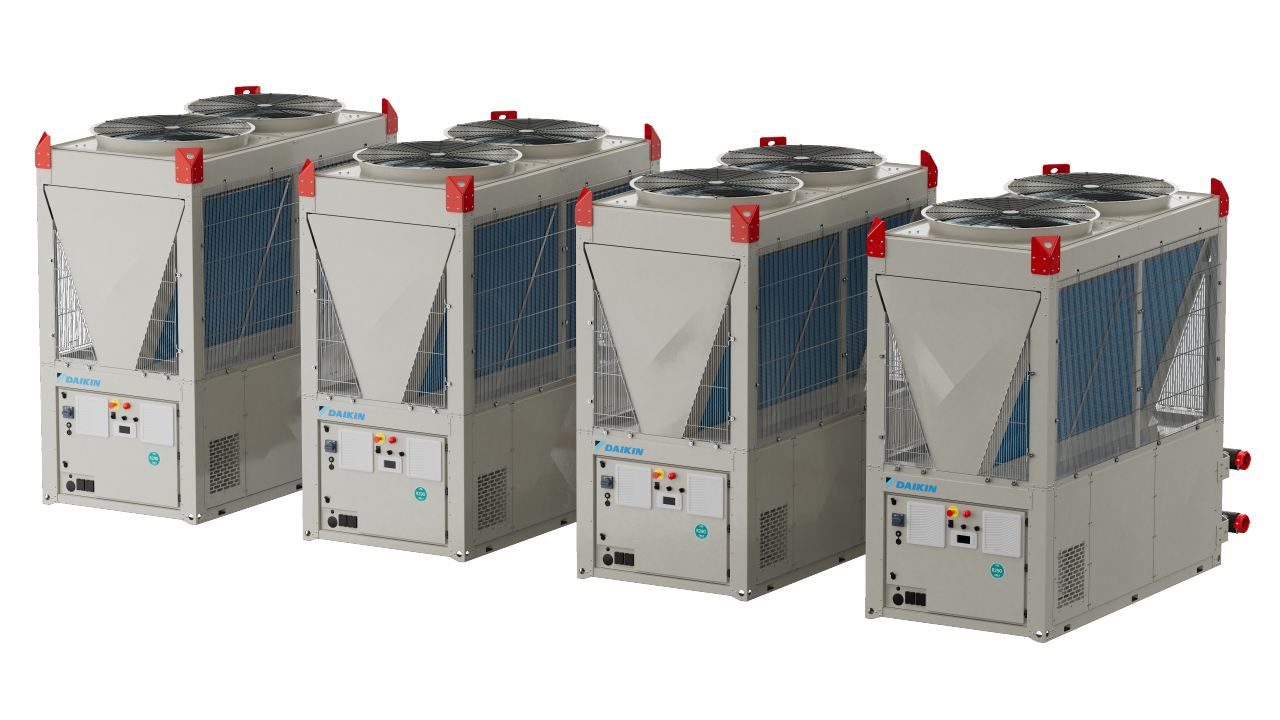

4 MODULY
540 kW
Vykurovanie/512 kW Chladenie
Konštrukcia otestovaná pre budúcnosť
R-290 je jedno z najekologickejších chladív na trhu. Vďaka kombinácii kompletnej invertorovej technológie a integrácie do inteligentnej siete spĺňa model EWYK-QZ normy pre udržateľné budovy a najnovšie európske nariadenia.
Určené pre udržateľné budovy
Kompatibilné s certifikáciou BREEAM
Kompatibilné s certifikáciou LEED
Plne v súlade s najnovším nariadením o F-plynoch
Kľúčové ukazovatele udržateľnosti a výkonu
0,02 GWP – potenciál látky spôsobovať globálne otepľovanie
4,2 SCOP – vysoká sezónna účinnosť (nízka teplota)
75 °C – maximálna teplota ohrevu vody
-20 °C – minimálna vonkajšia teplota v režime vykurovania
