ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB

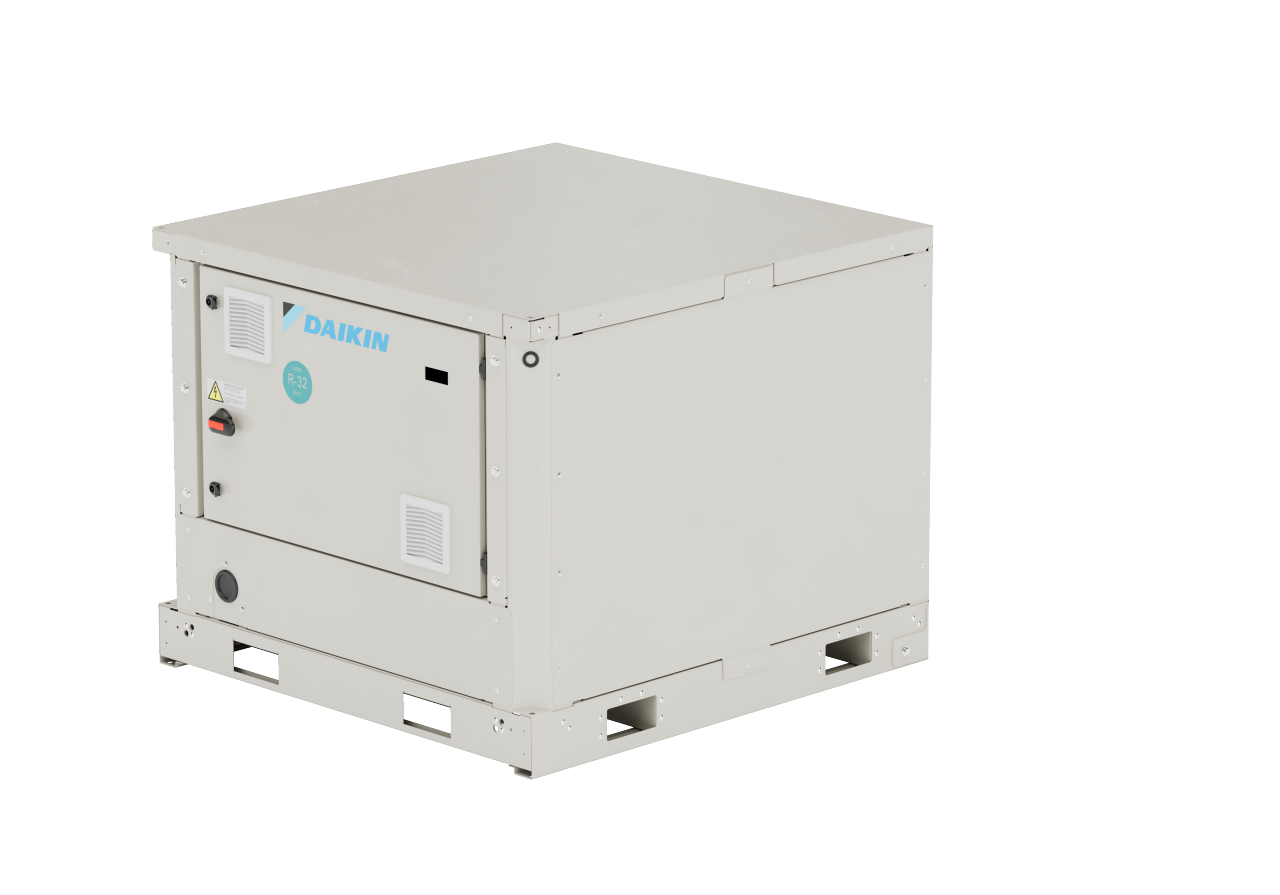

Výrobok sa vyznačuje novým modulárnym prístupom k návrhu systému, ktorý prináša dodatočnú flexibilitu konfigurácie a umožňuje dosiahnuť požadovanú kapacitu kombináciou menších jednotiek, ktoré sú spojené potrubím a ovládané ako jeden celok.
Tento rad pozostáva z troch základných modulov s výkonmi 100, 125 a 160 kW a je vybavený dizajnovými špirálovými kompresormi Daikin a chladivom R-32, ktorého GWP je o 70 % nižšie ako GWP chladiva R-410A.
R-32 ako čisté a jednozložkové chladivo má všetky vlastnosti potrebné na to, aby sa dalo ľahko regenerovať, recyklovať alebo zhodnotiť a vstúpiť na trh s recyklovanými chladivami a opätovne použiť.
R-32 je na trhu bežne dostupné aj ako hlavné chladivo pre klimatizačné jednotky so špirálovými kompresormi. To znamená, že sú zväčša k dispozícii pre služby údržby.
3 verzie produktov
- Tepelné čerpadlo s inverziou na strane vody
- Tepelné čerpadlo s inverziou na strane chladiva (len 100 kW)
- Bez kondenzátora
3 základné moduly
- 100 – 125 – 160 kW
98 možných kombinácií modulov
s rôznymi verziami produktov
Výkonový rozsah
Tri základné moduly s výkonom 100, 125 a 160 kW.
Moduly možno kombinovať až 8 do dvoch na seba naskladaných sústav po 4, s výsledným výkonom od 200 do 1280 kW
Prevádzkový rozsah
Produktové výhody
Škálovateľnosť a kompaktnosť
Vďaka svojej modularite ponúkajú nové jednotky EW(W)(H)(L)T-Q A vysoký potenciál škálovateľnosti. Moduly sa môžu pridávať, v prípade potreby, podľa stavebného plánu budovy.
Moduly sa dajú kombinovať ako vedľa seba stojace sústavy alebo stohovať, aby sa minimalizovali priestorové nároky, čo je obzvlášť užitočné pri modernizácii. Moduly možno kombinovať až 8 do dvoch na seba naskladaných sústav po 4 s výsledným výkonom od 100 do 1280 kW.
Maximálna horizontálna sústava: 4
Možnosť stohovania až 8 modulov
Jeden zdroj napájania
Každý modul musí byť štandardne (bez príslušenstva) pripojený k samostatnému zdroju napájania. Je možné mať jednu sústavu (až štyri moduly) s jedným napájacím zdrojom.
Zbernicové lišty a káble sa dodávajú z výroby s jedným z nižšie uvedených kódov príslušenstva. Elektrické pripojenie medzi modulmi sa musí vykonať na mieste.
Kódy príslušenstva:
EKSPELT2 – Súprava jedného napájacieho zdroja pre 2 moduly EKSPELT3 – Súprava jedného napájacieho zdroja pre 3 moduly EKSPELT4 – Súprava jedného napájacieho zdroja pre 4 moduly
Pozor:
- Súprava s jedným napájacím zdrojom sa dodáva voľne a je potrebné ju namontovať na mieste Stohovaná inštalácia nie je kompatibilná s konfiguráciou s jedným napájacím zdrojom
- Jediný zdroj napájania je k dispozícii len pre vnútornú inštaláciu
- V prípade 4 objednaných jednotiek, ktoré majú byť usporiadané do sústavy, v prípade, že je potrebné jedno napájanie, je možné vybrať EKSPELT4 len raz
Inštalácia typu Plug-&-play
Zjednodušená inštalácia pomocou súpravy rozdeľovača, ktorá je určená na pripojenie modulov na vodnej strane, pretože obsahuje potrubie medzi jednotkami. Súpravu rozdeľovača možno namontovať aj vo výrobe, aby sa ešte viac skrátil čas inštalácie na mieste. Okrem toho možno do sústavy modulov ľahko pridať špeciálny modul čerpadla. Je vybavený invertorovými čerpadlami pre úplnú flexibilitu a obsahuje 18-litrovú expanznú nádrž. Pre ďalšie zjednodušenie inštalácie je možné integrovať jednotný napájací zdroj, ktorý má 1 napájací kábel pripojený k sústave až 4 modulov (káble spájajúce moduly dodáva výrobca).
Moduly je možné inštalovať v interiéri alebo aj v exteriéri, ak sa zvolí konfigurácia so zníženou hlučnosťou. Nová jednotka EW(W)(H)(L)T-Q A ponúka dve rôzne konfigurácie hluku, ktoré spĺňajú požiadavky na aplikácie citlivé na hluk, ako sú: obytné budovy, hotely a nemocnice.
Nižšie prevádzkové náklady
Vďaka modulárnej konštrukcii môže táto nová jednotka presne kopírovať profil chladiaceho a vykurovacieho zaťaženia budovy podľa normy EN14825. Je to obzvlášť dôležité, pretože sa tým zabezpečujú nízke prevádzkové náklady systému HVAC pri čiastočnom zaťažení, ktoré predstavuje väčšinu prevádzkového času. To nie je prípad tradičných balených chladičov a tepelných čerpadiel, ktoré musia pracovať v sérii zapínacích a vypínacích cyklov, čo znižuje účinnosť systému.
Príspevok k ekologickej výstavbe
Najobľúbenejšími protokolmi o ekologických budovách sú BREEAM a LEED. Jednotka EW(W)(H)(L)T-Q A môže prispieť ku kreditom projektu pri hodnotení energetickej účinnosti hydronického systému, najmä
ak by sa vybrala možnosť čiastočnej rekuperácie tepla. Obmedzená hodnota GWP chladiva R-32 a nízka náplň chladiva na okruh vďaka modulárnej konštrukcii tiež vedú k možnému prínosu pri hodnotení vplyvu chladív.
Znížený dopad na životné prostredie
Jednotky používajú chladivo R-32, ktoré má potenciál spôsobovať globálne otepľovanie (GWP) 675, čo je len jedna tretina chladiva R-410A. R-32 je
čisté a jednozložkové chladivo, takže ho možno regenerovať. Nedávna štúdia z Tokijskej mestskej univerzity* uvádza, že regenerované chladivo R-32 má o 90 % nižší dopad na životné prostredie ako pôvodné chladivo R-32, pretože sa vyhne potrebe deštrukcie a na regeneráciu je potrebné menej energie ako na novú výrobu. Spoločnosť Daikin používa regenerované chladivo R-32 vo svojich chladičoch a tepelných čerpadlách v rámci programu Loop by Daikin.
Aplikácie produktu
Vykurovanie
Konfigurácie vykurovania priestoru + TÚV
- Centrálne vykurovanie, prípadne kaskádové s vodným okruhom s tepelným čerpadlom vzduch-voda. Zásobovanie teplou úžitkovou vodou sa riadi prostredníctvom nezávislého zásobovania TÚV (jeden modul alebo sústava modulov určených na zásobovanie TÚV, prípadne uložených na sebe). Jednotky možno spravovať v režime master/slave až do počtu 4 modulov na jeden master
- Obytné budovy, kancelárie, komerčné priestory, telocvične, hotely
- Výmena a novostavby
- Možné koncové zariadenia:
- Radiátory (do 60 °C)
- Podlahové vykurovanie (30 – 35 °C)
- Jednotky Fan coil (45 °C)
Chladenie

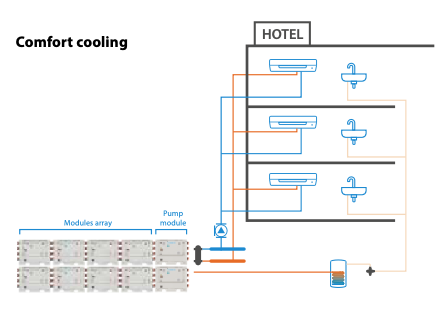

Komfortné chladenie
Centrálne chladenie. Zásobovanie teplou úžitkovou vodou sa riadi prostredníctvom nezávislého zásobovania TÚV (jeden modul alebo sústava modulov určených na zásobovanie TÚV, prípadne uložených na sebe). Jednotky možno spravovať v režime master/slave až do počtu 4 modulov na jeden master
- Obytné budovy, kancelárie, komerčné priestory, telocvične, hotely
- Výmena a novostavby
- Možné koncové zariadenia:
- Chladiaca podlaha (23-18 °C) - Fancoil jednotky (12-7 °C)
Procesné chladenie
- Vyhradené alebo centrálne chladenie podľa potrieb projektu. Jednotky možno spravovať v režime master/slave až do počtu 4 modulov na jeden master
- Chladenie mlieka (9-4 °C)
- Chladený sklad (-8 až -12 °C, s glykolom)
- Chladenie MRI a mnohé ďalšie
