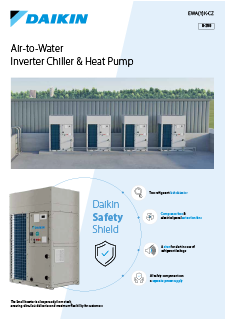

K-CZ_Product catalogue_ECPEN26-431_English.pdf/jcr:content/renditions/cq5dam.thumbnail.319.319.png "EWA(Y)K-CZ_Product catalogue_ECPEN26-431_English.pdf")
EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
Zoznámte sa s novým štandardom v oblasti kompaktnej a vysoko výkonnej klimatizácie.
Daikin EWA(Y)K-CZ je invertorový chladič a tepelné čerpadlo vzduch-voda poháňané chladivom R-290 – prírodným chladivom s takmer nulovým potenciálom globálneho otepľovania.
Je navrhnutý pre projekty, kde záleží na priestore a rýchlosti, a poskytuje teplotu ohrievanej vody až 75 °C, čím sa stáva skutočnou náhradou kotla v rezidenčných, hotelových a nemocničných prostrediach.
K dispozícii v štyroch veľkostiach, vždy pripravené na sklade.
1 kompresor – 1 ventilátor
20-30 kW
1 kompresor – 2 ventilátory
40-60 kW
2 kompresory – 3 ventilátory
70 kW
2 kompresory – 4 ventilátory
85 kW
Hlavné vlastnosti radu EWA(Y)K-CZ

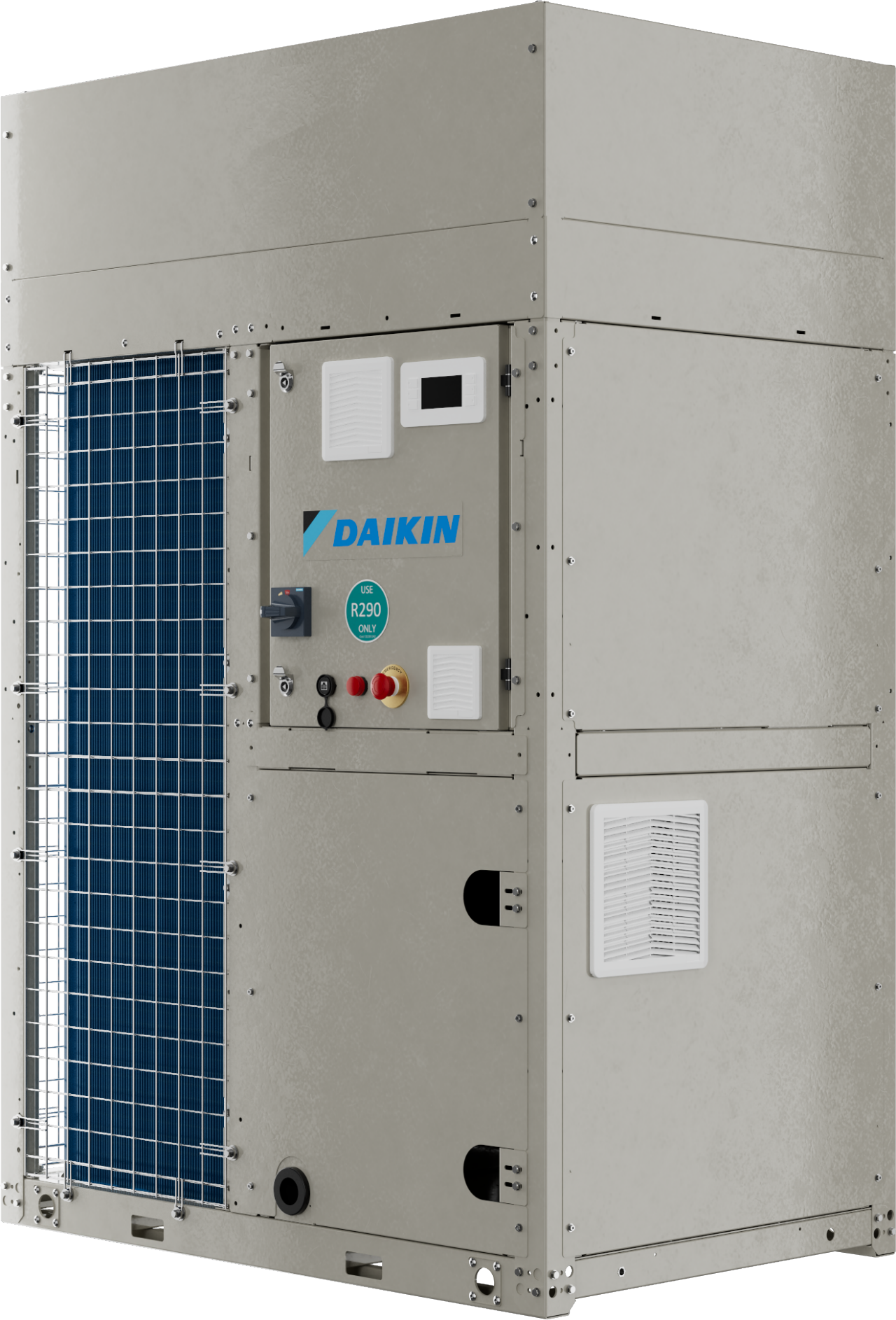

Séria EWA(Y)K-CZ predstavuje malý invertorový chladič typu vzduch-voda a reverzibilné tepelné čerpadlo využívajúce prírodné chladivo R-290.
Vysokoteplotný výkon
- Zabezpečuje teplotu ohrievanej vody až do 75 °C
- Udržuje výkon aj v extrémnych vonkajších podmienkach
- Vhodná ako pre drsné severské zimy, tak aj pre letnú prevádzku, keď je potrebná teplá pitná voda
Účinná prevádzka
- Účinne pracuje pri vysokom teplotnom rozdiele (delta-T)
- Umožňuje dodávku ohrievanej vody v širokom spektre aplikácií
Flexibilné a škálovateľné riešenie
- Rozširuje rad malých invertorov Daikin
- Ponúka kompaktný, škálovateľný a flexibilný dizajn
- Ľahko sa prispôsobuje rôznym aplikáciám a požiadavkám na výkon
Dostupnosť a dodávka
Verzia s integrovaným čerpadlom:
- Vždy k dispozícii zo skladu
- Zabezpečuje veľmi rýchle dodanie a maximálnu flexibilitu
Verzia bez čerpadla:
- K dispozícii s krátkymi časmi vybavenia
- Podporuje rýchlu reakciu na projektové príležitosti
Široký prevádzkový rozsah
Parameter | Min. | Max. |
Ohrev vody | 20 °C | 75 °C |
Chladená voda | -15 °C | 20 °C |
Vonkajšia teplota | -20 °C (vykurovanie) | 46 °C (chladenie) |
Určené pre náročné projekty
Vždy k dispozícii zo skladu
Konfigurácia s integrovaným čerpadlom VFD je vždy k dispozícii na okamžité odoslanie – zaručuje tak mimoriadne rýchle dodanie pre naliehavé potreby projektov a maximálnu flexibilitu pri plánovaní.
Skutočná výmena kotla
Ohrieva vodu až do 75 °C, a to aj pri vonkajších teplotách až do -20 °C. Bez kompromisov priamo nahrádza plynové kotly v rezidenčných, hotelových a nemocničných prostrediach.
Prírodné chladivo R-290
Propán (R-290) má GWP len 0,02. Plne vyhovuje novému nariadeniu o F-plynoch a počas životnosti jednotky produkuje mimoriadne nízke priame a nepriame emisie CO₂.
Kompaktné rozmery
Štyri veľkosti od 20 do 85 kW, všetky s minimálnymi rozmermi. Ideálne riešenie pre inštalácie s obmedzeným priestorom v rezidenčných budovách, hoteloch a zdravotníckych zariadeniach.
Kompletný invertorový rad
Invertorový špirálový kompresor, čerpadlo VFD a invertorovo riadené ventilátory s voľným obežným kolesom EC sa spájajú, aby poskytovali presnú moduláciu výkonu, vynikajúcu účinnosť pri čiastočnom zaťažení a nízke prevádzkové náklady.
Pripravené pre zelené budovy
Prispieva k získaniu kreditov BREEAM a LEED vďaka invertorovo riadenej hydronickej účinnosti a chladivu s mimoriadne nízkym GWP. K dispozícii je inteligentné sieťové príslušenstvo na maximálne využitie obnoviteľnej energie.
Mimoriadne rýchle dodanie. Maximálna flexibilita.
Malý invertor je vždy k dispozícii zo skladu, čo znamená, že zákazníci môžu okamžite reagovať na naliehavé potreby projektu.
Žiadne čakanie, žiadne meškania – len výkon presne vtedy, keď je to potrebné.
Ideálne pre náhrady na poslednú chvíľu, postupné zavádzanie a časovo citlivé stavby.
- Rezidenčné budovy: Kompaktné rozmery a tichá prevádzka ho robia ideálnym pre byty, vily a viacgeneračné domy.
- Hotely: Konštantný komfort počas všetkých ročných období s výkonom 75 °C pre vykurovanie a ohrev teplej pitnej vody.
- Zdravotná starostlivosť: Spoľahlivá a bezpečná prevádzka s nezávislými bezpečnostnými obvodmi a certifikovanými inštalačnými protokolmi.
- Modernizácia: Náhrada existujúcich plynových kotlových systémov s minimálnymi úpravami vodného okruhu.
Bezpečnosť vo všetkých fázach životného cyklu
Daikin Safety Shield
Prístup spoločnosti Daikin k bezpečnosti pokrýva celý životný cyklus produktu a zabezpečuje, že partneri, inštalatéri a koncoví používatelia majú vo všetkých fázach prospech z najvyšších bezpečnostných štandardov.
Ventilátory s certifikáciou ATEX: Zabezpečujú vetranie panela, udržiavajú pretlak a zabraňujú hromadeniu horľavých plynov.
Nezávislé napájanie: Špeciálny bezpečnostný obvod s podporou UPS zaručuje prevádzku aj pri výpadku napájania.
Vizuálna a akustická siréna: V prípade núdze poskytuje okamžité zvukové a vizuálne upozornenie.
Dvojité detektory úniku: Okamžite detegujú úniky chladiva R-290 a spúšťajú vypnutie, alarmy a vetranie.
Bezpečná hydronická konštrukcia: Deteguje chladivo vo vodnom okruhu a automaticky izoluje jednotku.
Overená inštalácia: Zabezpečuje inštaláciu kvalifikovanými odborníkmi prostredníctvom registrácie Stand By Me a e-Care.
Technické údaje – EWYK-CZP
Chladenie
Model | 020 | 025 | 030 | 050 | 085 |
Chladiaci výkon (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Príkon (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Chladenie pri teplote 12/7 °C, vonkajšia teplota 35 °C. Údaje o výkone sú predbežné a môžu sa zmeniť pred začatím predaja.
Vykurovanie
Model | 020 | 025 | 030 | 050 | 085 |
Vykurovací výkon (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Príkon (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55°C/LT 35°C) | 3,50 / 4,75 | 3,56 / 4,82 | 3,51 / 4,68 | 3,50 / 4,62 | 3,55 / 4,66 |
* Vykurovanie pri teplote 40/45 °C, vonkajšia teplota 7 °C. Údaje o výkone sú predbežné a môžu sa zmeniť pred začatím predaja.
Všeobecné
Parameter | Hodnota/Rozsah |
Typ kompresora | Invertorový špirálový so vstrekovaním pary |
Výmenník tepla (vzduch) | Hliníkové lamely a medené rúrky |
Výmenník tepla (voda) | Doskový |
Typ ventilátora | Axiálny (1-4 ventilátory podľa veľkosti) |
Akustický výkon | 84-89 dB(A) (podľa veľkosti) |
Výška × Hĺbka | 1878 × 812 mm (všetky veľkosti) |
Šírka (podľa veľkosti) | 1259 → 1757 → 2516 → 3016 → 3516 mm |
Náplň chladiva | 2,65 – 5,6 kg R-290 |
