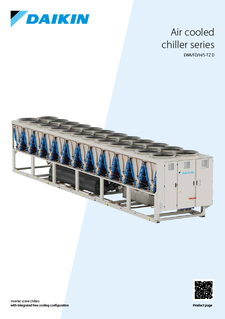

EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR
PDF | 851.22KB
Chladiče TZ D s integrovanou konfiguráciou voľného chladenia
2 verzie produktov
- Štandardný chladič
- Chladič voľného chladenia
K dispozícii sú 3 chladivá
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 úrovne účinnosti
- Blue (B-)
- Silver (S-)
- Gold (X-)
- Platinum (P-)
Výkonový rozsah
Prevádzkový rozsah
Prehľad produktov
Produktové výhody
1. Konštrukcia jednoskrutkového kompresora Daikin
Konštrukcia jednoskrutkového kompresora Daikin. Tento typ technológie je navrhnutý tak, aby bol mimoriadne spoľahlivý aj v náročných podmienkach. Keďže hlavný rotor je vyvážený v radiálnom aj axiálnom smere, ložisko kompresora dosahuje výnimočne vysokú spoľahlivosť.
2. Vynikajúca spoľahlivosť zabezpečená vlastným invertorom Daikin
Dva oddelené a nezávislé chladiace okruhy zaisťujúce maximálnu bezpečnosť a jednoduchú údržbu.
3. Špičková účinnosť vďaka vlastnému VFD a pomeru premenlivého množstva Daikin
Daikin VFD umožňuje optimálnu prevádzku jednotky, znižuje a kontroluje prevádzkové náklady za každých pracovných podmienok. Vlastný jednoskrutkový kompresor je integrovaný s pomerom premenlivého množstva (VVR), ktorý moduluje kompresný pomer a zvyšuje účinnosť kompresora pri meniacich sa okolitých podmienkach.
KLIMATIZÁCIA: NEVYHNUTNOSŤ, KTORÁ OVPLYVŇUJE PREVÁDZKOVÉ NÁKLADY
DAIKIN: ROZUMNÁ VOĽBA NA ZNÍŽENIE PREVÁDZKOVÝCH NÁKLADOV
4. Integrovaný aktívny harmonický filter Daikin
Aktívne harmonické filtre (AHF) znižujú harmonické skreslenie v elektrických systémoch a kompenzujú harmonické prúdy v reálnom čase, čím zlepšujú kvalitu energie v systéme. Aktívny harmonický filter Daikin je plne integrovaný do chladiča.
Plne integrovaný znamená:
- nie je potrebný žiadny ďalší priestor,
- žiadna ďalšia inštalačná činnosť,
- kompletná zostava je testovaná vo výrobe,
- nevyžaduje dodatočnú údržbu.

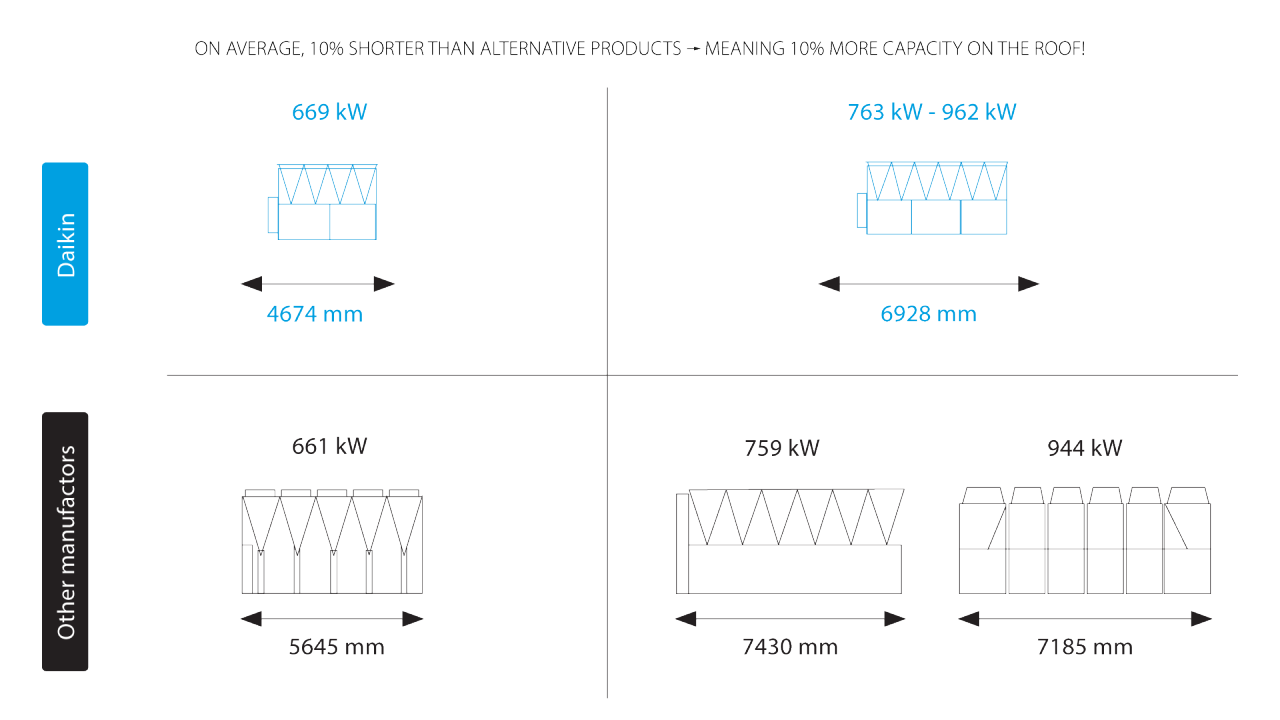

5. Jednotky Daikin TZ D sú mimoriadne kompaktné
Napriek režimu voľného chladenia sú jednotky Daikin TZ D mimoriadne kompaktné. Je to vďaka špeciálnej zmene konštrukcie kondenzačnej časti, ktorá nielenže zmenšuje potrebný priestor, ale aj zlepšuje celkovú účinnosť systému.
6. Konfigurácia s voľným chladením nevyžaduje žiadny ďalší priestor
V porovnaní so štandardným chladičom bez možnosti voľného chladenia nezaberajú žiadny priestor navyše.
Integrácia príslušenstva

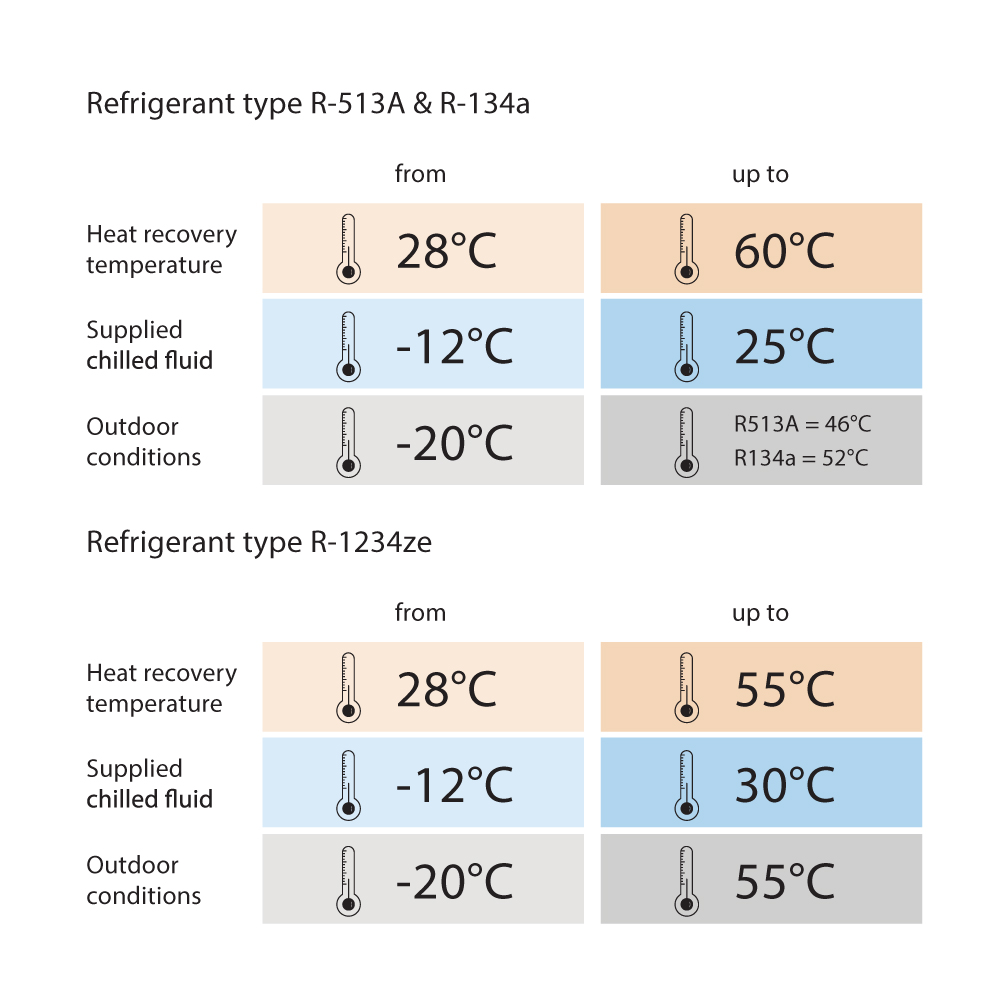

7. Veľký prevádzkový rozsah
Jednotky TZ D môžu pracovať v širokom rozsahu podmienok, vďaka čomu sú vhodné pre rôzne aplikácie. Môžu poskytovať chladenú vodu pre aplikácie, ako sú napríklad zimné štadióny s teplotami až do -15 °C, a zároveň sú vhodné aj pre dátové centrá, ktoré vyžadujú vyššie teploty na výstupe z výparníka až do 30 °C. Táto všestrannosť poskytuje výnimočnú flexibilitu a umožňuje jednotkám TZ D efektívne pracovať v širokom spektre prostredí a klimatických podmienok
Prevádzkový rozsah
Rekuperácia tepla na optimalizáciu využívania energie
8. Možnosť integrácie možností celkovej alebo čiastočnej rekuperácie tepla
To umožňuje rekuperáciu časti alebo všetkého tepla, ktoré vzniká počas chladiaceho procesu. Tým sa zvyšuje energetická účinnosť a znižujú sa prevádzkové náklady. Pri celkovej rekuperácii tepla je jednotka vybavená ďalším kondenzátorom na každý okruh na prípravu teplej vody. Pri čiastočnej rekuperácii tepla je jednotka vybavená jedným sýtičom pary na každý okruh na prípravu teplej vody. Tento systém rekuperácie tepla umožňuje prípravu teplej vody, ktorú možno použiť na špecifické potreby.
Keď je zapnutá rekuperácia tepla, účinnosť jednotky sa nevzťahuje na koeficient energetickej účinnosti (EER), ktorý sa vzťahuje len na chladiaci účinok jednotky. Vďaka rekuperácii tepla jednotka zabezpečuje aj vykurovaciu energiu, ktorú by inak mal dodávať iný zdroj. Celkový koeficient účinnosti je definovaný ako:
TER = chladiaci výkon + vykurovací výkon
───────────────────────────────
Príkon
Užitočná integrácia pre rôzne aplikácie
9. Možnosť monitorovania výkonu
Informácie o výkone jednotky sú dostupné priamo z jej ovládača, ktorý poskytuje údaje v reálnom čase, ako aj historický výkon jednotky. To umožňuje monitorovať účinnosť jednotky a vykonávať potrebné úpravy na udržanie optimálneho výkonu. Sledovaním údajov o výkonnosti je možné včas identifikovať anomálie alebo odchýlky, čo umožňuje odhaliť a zvládnuť potenciálne problémy skôr, ako povedú k poruchám.

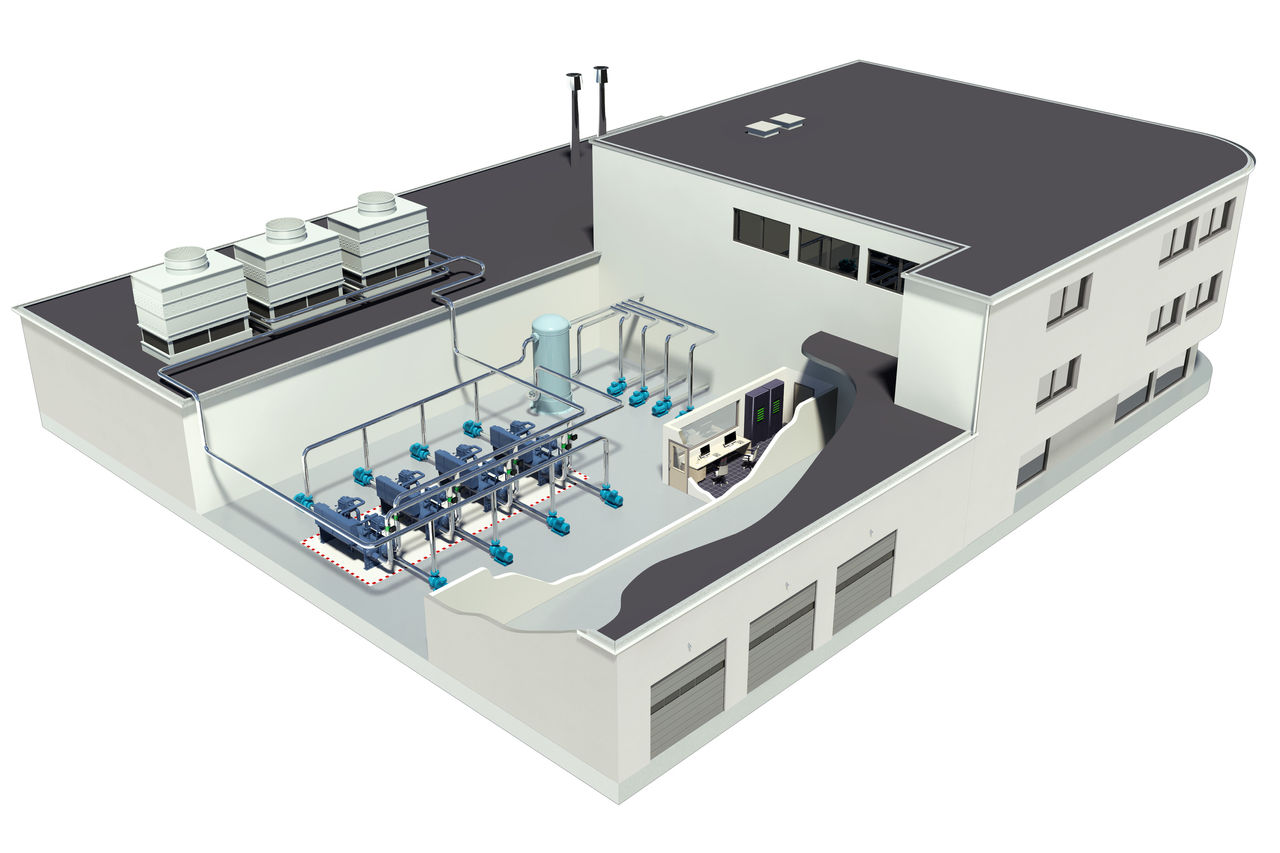

10. Tieto jednotky možno integrovať do komplexného systému pozostávajúceho z viacerých jednotiek Daikin
Účinné riadenie tejto skupiny jednotiek je nevyhnutné na optimalizáciu prevádzkových hodín a zabezpečenie správneho fungovania. To sa dá dosiahnuť pomocou ovládača Intelligent Chiller Manager (iCM), ktorý optimalizuje systémy až do 8 jednotiek, a cloudového nástroja na vzdialené monitorovanie Daikin on Site. Daikin iCM možno pripojiť k Daikin on Site, cloudovej monitorovacej platforme, ktorá spolupracuje so systémami správy budov (BMS).

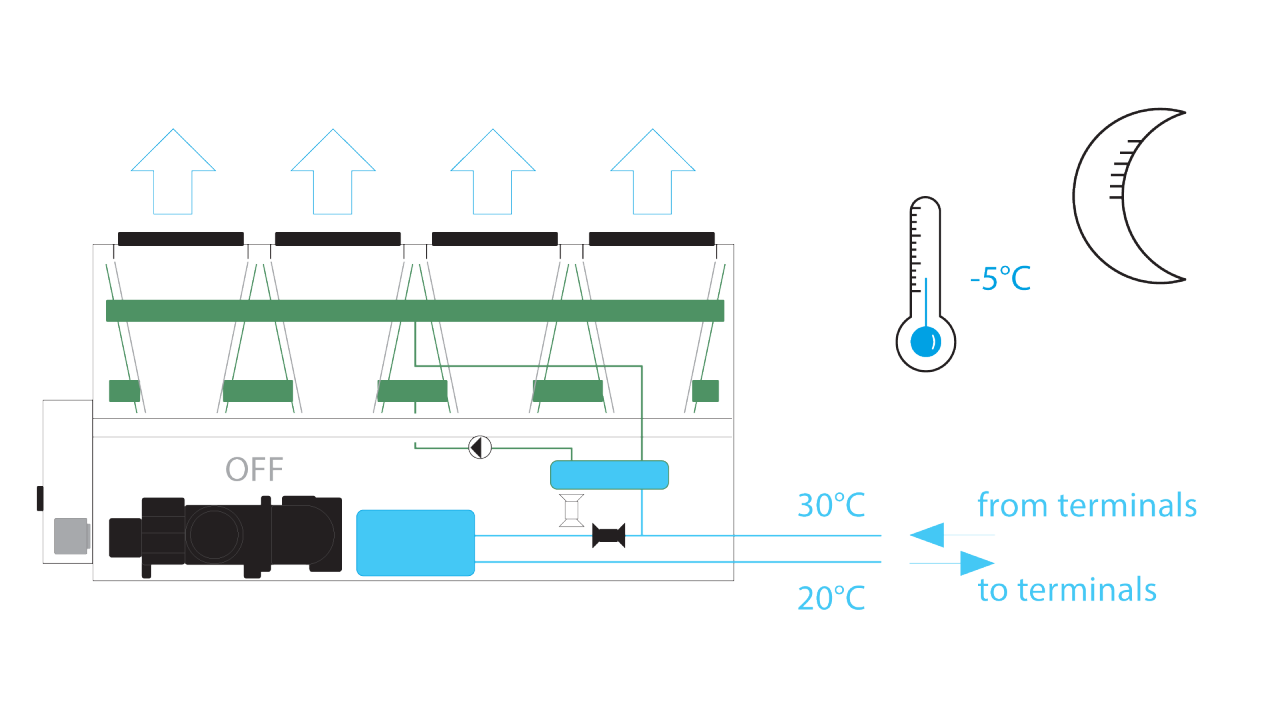

Konfigurácia voľného chladenia
Otvorený okruh (s glykolom)
Systém voľného chladenia je navrhnutý tak, aby chladil kvapalinu využívaním chladnej energie z prostredia. Keď je teplota vonkajšieho prostredia vyššia ako teplota kvapaliny, jednotka poskytuje chladiaci výkon len pomocou kompresorov (režim mechanického chladenia). Keď teplota okolia klesne pod teplotu kvapaliny vstupujúcej do jednotky, vonkajší vzduch sa môže použiť na ochladenie kvapaliny pred jej vstupom do výparníka, pričom sa v závislosti od zmeny teploty okolia prejde z čiastočného na úplné voľné chladenie.
Uzavretý okruh (bez glykolu)
Doskový výmenník tepla jednotky vytvára uzavretý okruh s výmenníkom voľného chladenia a vyhradeným čerpadlom. V tomto systéme je glykol uzavretý v uzavretom okruhu. Bezglykolový variant pracuje so systémom „uzavretého okruhu“, ktorý poskytuje kompatibilné a účinné riešenie pre aplikácie, kde sa uprednostňuje vyhnúť sa používaniu glykolu. Medzi jeho výhody patrí aj výrazná úspora nákladov, pretože vďaka tomu, že sa v systéme zákazníka nepoužíva glykol, je jednoduchšia jeho údržba a zvyšuje sa celková účinnosť. V priemyselných procesoch znižuje riziko kontaminácie a zabezpečuje, aby nebola ohrozená kvalita výrobkov.
3 kľúčové výhody bezglykolových konfigurácií
