Špecializované riešenia dátových centier
Koordinujte globálne – zapojte sa lokálne. Globálna sieť Daikin poskytuje špecializované odborné znalosti na vašom mieste.
Chladiace riešenie – iba chladenie
- Rozsah chladiaceho výkonu: 150 – 1950 kW
- Najvyššia energetická účinnosť
- Skrutkový invertorový kompresor Daikin
- Nová konštrukcia ventilátora Daikin
- 4 úrovne účinnosti
- 3 konfigurácie hluku
Chladiace riešenie – voľné chladenie
- Rozsah chladiaceho výkonu: 150 – 1950 kW
- Najvyššia energetická účinnosť
- Skrutkový invertorový kompresor Daikin
- Nová konštrukcia ventilátora Daikin
- 4 úrovne účinnosti
- 3 konfigurácie hluku

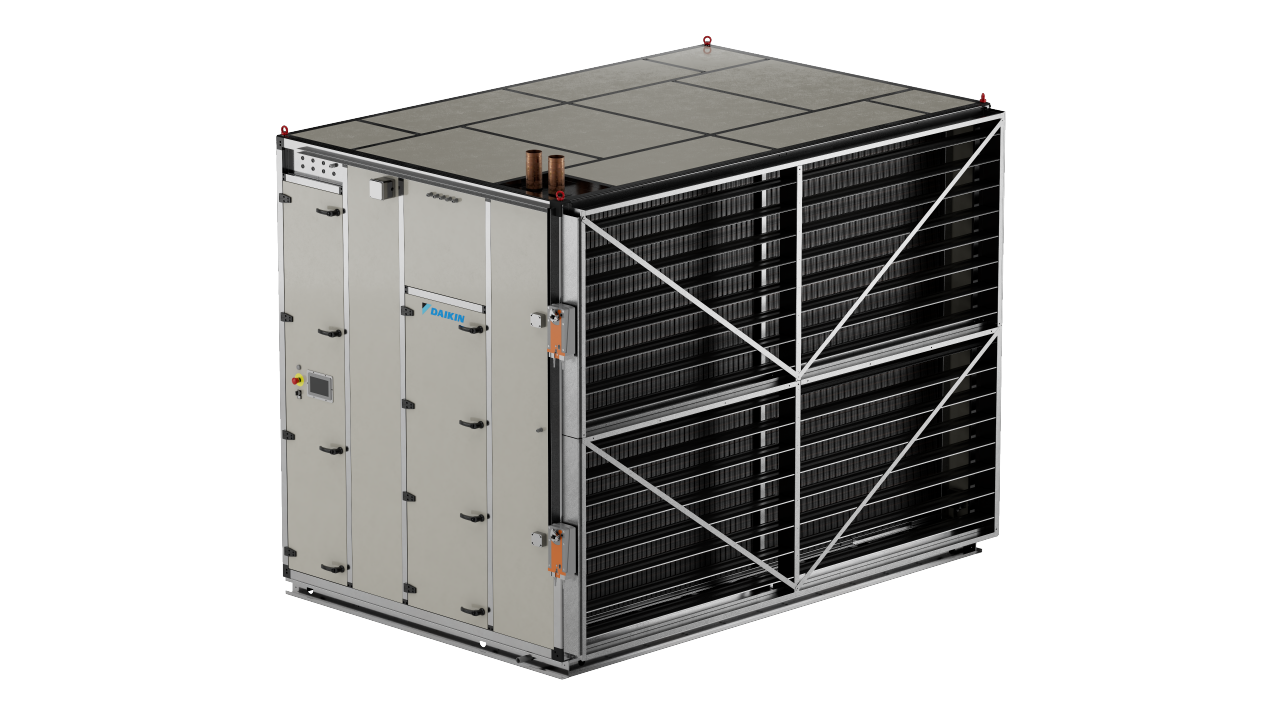

Jednotka Pro-W CRAH
- Rozsah modelov od 200 kW do 700 kW chladiaceho výkonu
- Vysoká účinnosť, ktorá vedie k nízkej hodnote PUE systému
- Zabudovaná technológia ventilátora s voľným obežným kolesom EC Daikin
- Interné testovanie každej jednotky pred odoslaním
- EMEA Obrovské výrobné kapacity na celom svete s možnosťou rozšírenia výkonu
- Kompaktné rozmery
- Integrované inteligentné ovládanie a nízkoharmonické filtre

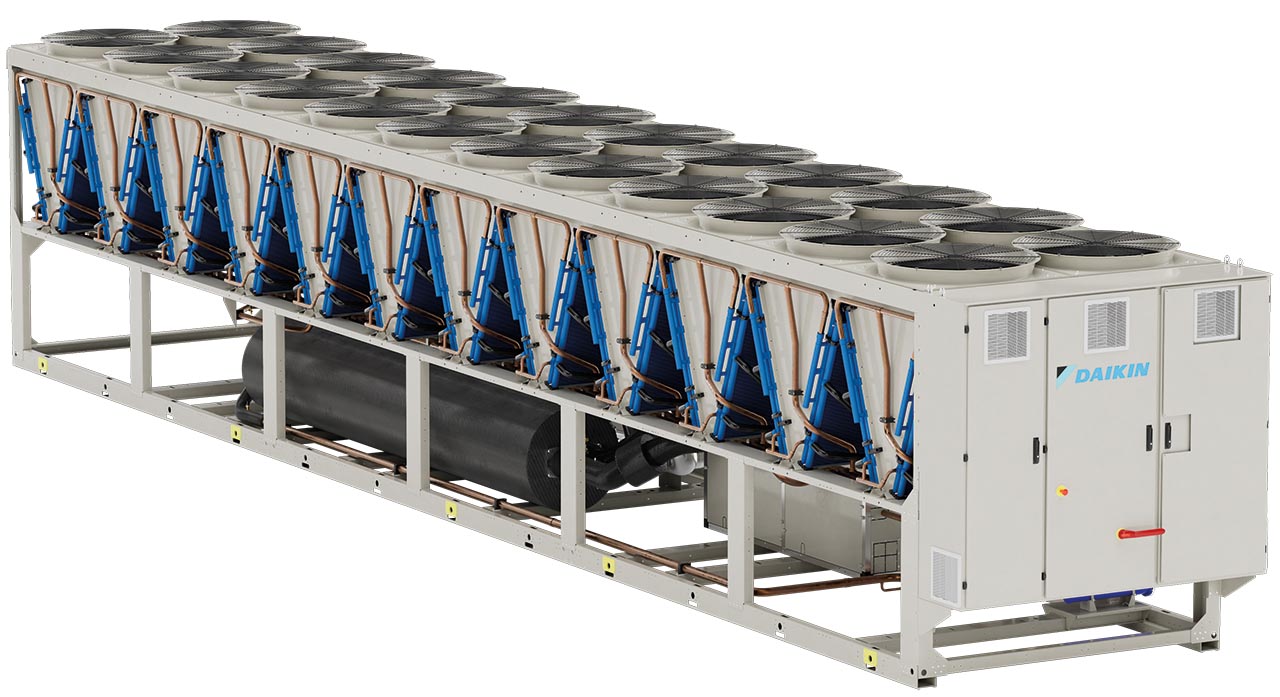

Chladiče s voľným chladením
Kompaktné chladiče s voľným chladením s výkonom až 2 150 kW
Portfólio chladičov zahŕňa jednotky so skrutkovými kompresormi vybavené pohonmi s premenlivou frekvenciou (VFD), ktoré sú navrhnuté a vyrobené vo vlastnej réžii a namontované priamo na kompresor, čím sa zvyšuje spoľahlivosť a účinnosť. Vďaka pohonom VFD je možné presne regulovať chladiace zaťaženie, a to pri výkonoch až do 2 150 kW, ako aj u chladičoch so špirálovými kompresormi s výkonom až do 1 344 kW.
Napriek svojim veľkým chladiacim výkonom sú produkty Daikin kompaktné, čo umožňuje ich inštaláciu v obmedzených priestoroch. To platí najmä pre jednotky s voľným chladením, ktorých konfigurácia nepresahuje rozmery jednotky.
Daikin ponúka rôzne typy voľného chladenia, vrátane systémov bez glykolu. Špeciálna konfigurácia pre dátové centrá zahŕňa integrovaný aktívny harmonický filter, priamo v elektrickom paneli jednotky, aby sa zachovala kompaktnosť.
- Voľné chladenie pre nižšie prevádzkové náklady
- Kompaktné rozmery v kombinácii s veľkými chladiacimi výkonmi
- Možnosti voľného chladenia bez glykolu
- Skrutkový kompresor VFD pre vyššiu spoľahlivosť a účinnosť
- Max. teplota výstupnej vody: +30 °C
- Minimálna vonkajšia teplota: -30 °C
- Maximálna vonkajšia teplota: +55 °C

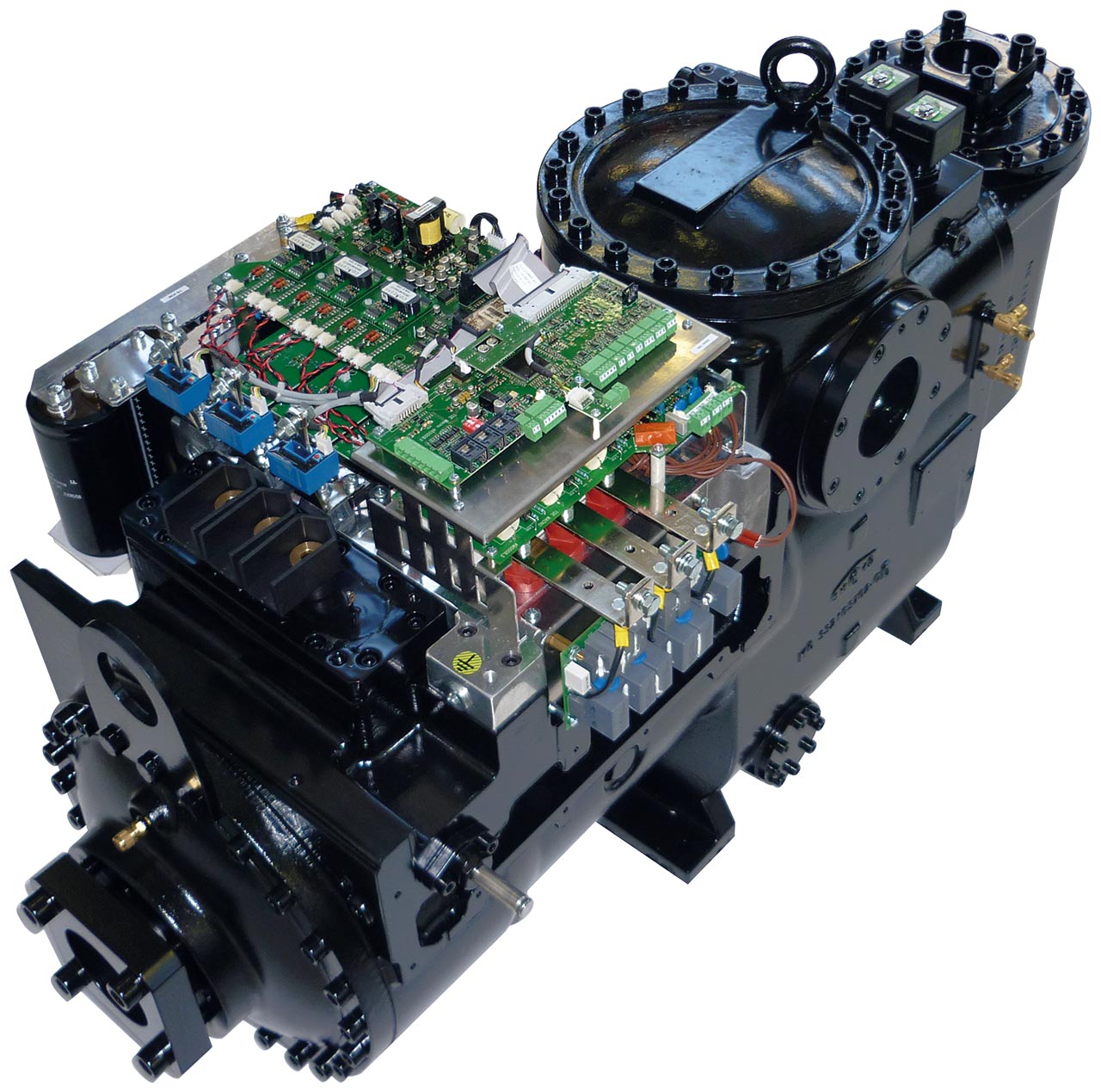

Srdce našich chladičov
Daikin ponúka technológiu, ktorá je navrhnutá tak, aby bola mimoriadne spoľahlivá a odolná aj v náročných podmienkach. To platí aj pre skrutkový kompresor VFD Daikin, ktorý bol navrhnutý a vyrobený vo vlastnej réžii a namontovaný priamo na kompresor s cieľom dosiahnuť vyššiu spoľahlivosť a účinnosť. Od ostatných skrutkových kompresorov sa odlišuje vyššou energetickou účinnosťou vďaka optimalizovanej konštrukcii špirály a integrácii špeciálne navrhnutého pohonu s premenlivou frekvenciou (VFD).
Táto integrácia umožňuje kompresoru dokonale sa prispôsobiť rôznym požiadavkám na zaťaženie dátového centra prostredníctvom regulácie výkonu kompresora, čo vedie k vynikajúcej účinnosti pri čiastočnom zaťažení, a tým k nízkej hodnote PUE a nízkym prevádzkovým nákladom. Okrem toho sú pohon VFD a integrovaný aktívny nízkoharmonický filter chladené chladivom, čo ďalej zvyšuje spoľahlivosť, najmä pri aplikáciách v extrémnych vonkajších podmienkach, kde by tradičný vzduchom chladený pohon VFD nebol tou najlepšou voľbou.
Pro-C CRAH
Jednotka Pro-C: Špičkové riešenie riadenia teploty s certifikovaným výkonom od tretej strany
Účinnosť výkonu je srdcom jednotky Pro-C, čo je možné vďaka kombinácii pokrokových technických funkcií. Medzi ne patria optimalizované výmenníky tepla s chladenou vodou, ventilátory s voľným obežným kolesom EC novej generácie, tlakovo nezávislé regulačné ventily a aktívne harmonické filtre, ktoré sú všetky navrhnuté tak, aby maximalizovali výkon a spoľahlivosť systému.
Vďaka širokému rozsahu chladiaceho výkonu od 30 kW do 250 kW a prispôsobiteľnej modulárnej architektúre môže jednotka Pro-C vyhovieť širokej škále projektových požiadaviek. Jej flexibilná konštrukcia umožňuje integráciu s rozsiahlou škálou kompatibilného príslušenstva, vďaka čomu je vhodná pre rôzne inštalačné potreby a meniace sa požiadavky systému.
Okrem toho sofistikované riadiace stratégie, inteligentná automatizácia a automatické transferové prepínače zabezpečujú maximálnu prevádzkovú spoľahlivosť a efektívnosť. Tieto technológie pomáhajú udržiavať nepretržitý výkon a zároveň chránia systém pred potenciálnymi výpadkami napájania.
Vlastnosti jednotky Pro-C
1. Flexibilita: Modulárna konštrukcia vyhovuje všetkým požiadavkám dátových centier a ponúka konfigurácie pre pevné aj zdvihnuté podlahy. Optimalizuje energetickú účinnosť spätným získavaním tepla z odvádzaného vzduchu.
2. Optimalizovaný výmenník tepla: Účinná prevádzka pri čiastočnom zaťažení sa zameriava na výmenu citeľného tepla, čím zabraňuje tvorbe kondenzátu a prispôsobuje sa chladičom s voľným chladením pre vyššiu účinnosť.
3. Ventilátor s voľným obežným kolesom EC s PFC: Reluktančné motory na jednosmerný prúd sa dynamicky prispôsobujú chladiacej záťaži, čím znižujú spotrebu energie a zvyšujú účinnosť vďaka aktívnej korekcii účinníka.
4. Tlakovo nezávislé regulačné ventily: Zabezpečujú stabilný prietok vody a lepšiu reguláciu teploty, čím znižujú prevádzkové náklady a zvyšujú účinnosť systému.
5. Pokročilé stratégie riadenia: Riadiace systémy Daikin optimalizujú výkon, poskytujú redundanciu a prispôsobujú sa meniacim sa trendom, čím zabezpečujú spoľahlivú prevádzku.
6. Ochrana zariadenia: Automatické transferové prepínače a ultrakondenzátory zabezpečujú nepretržitú prevádzku počas výpadkov napájania s rýchlou aktiváciou ventilátora.
Pro-W, vysokoúčinná jednotka s radom ventilátorov
Zoznámte sa s Pro-W. Naše špecializované jednotky CRAH (Computer Room Air Handling) pre dátové centrá sú navrhnuté pre veľké a nadmerne veľké požiadavky – sú vybavené chladiacimi vodnými výmenníkmi, pokročilým riadením pre potreby v reálnom čase a chladiacim výkonom až 500 kW.
Ovládanie typu Plug-and-play!
Vzduchové filtre, ovládací panel, UPS, ventilátorová zostava, chladiaci výmenník (až 8 radov) a klapky sú integrované podľa vašich potrieb v plášti z eloxovaného hliníkového profilu na základnom ráme zo žiarovo pozinkovanej ocele. Celý modul je vopred otestovaný a pripravený na použitie.

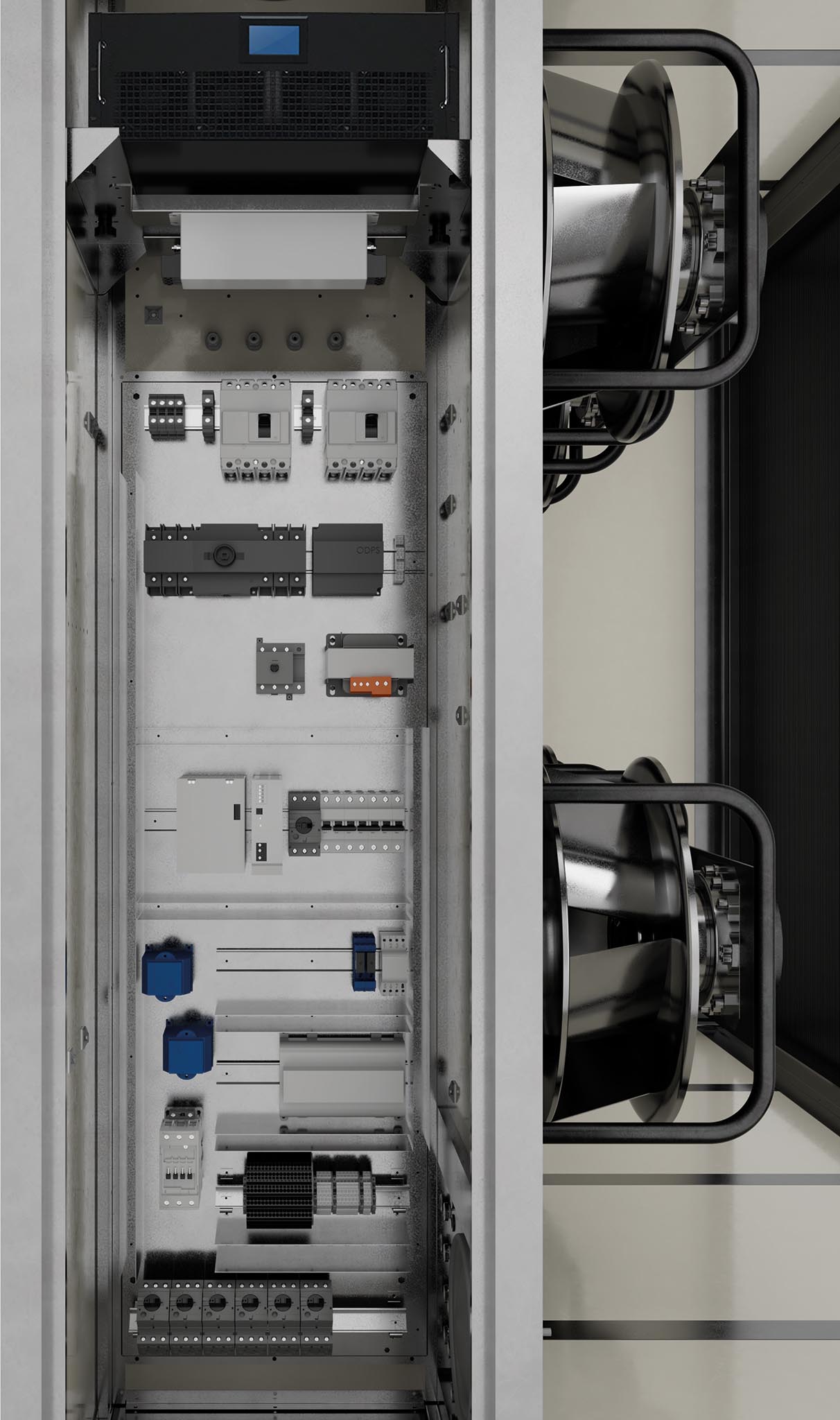

Ovládanie
spĺňajúce požiadavky veľkých a nadmerne veľkých dátových centier.

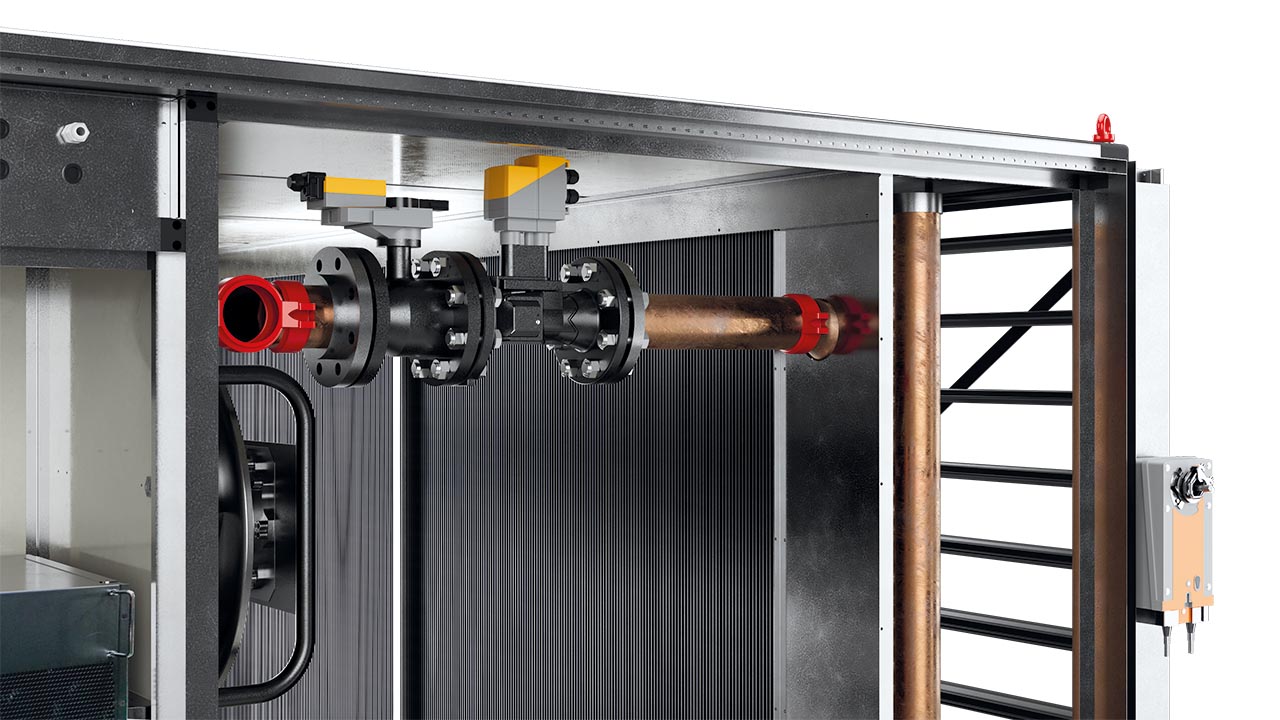

Tlakovo nezávislé regulačné ventily (PICV)
pre stabilný prietok, lepšiu reguláciu teploty a energetickú účinnosť, skrátenie celkového času spustenia a údržby. Dodávané samostatne alebo integrované.

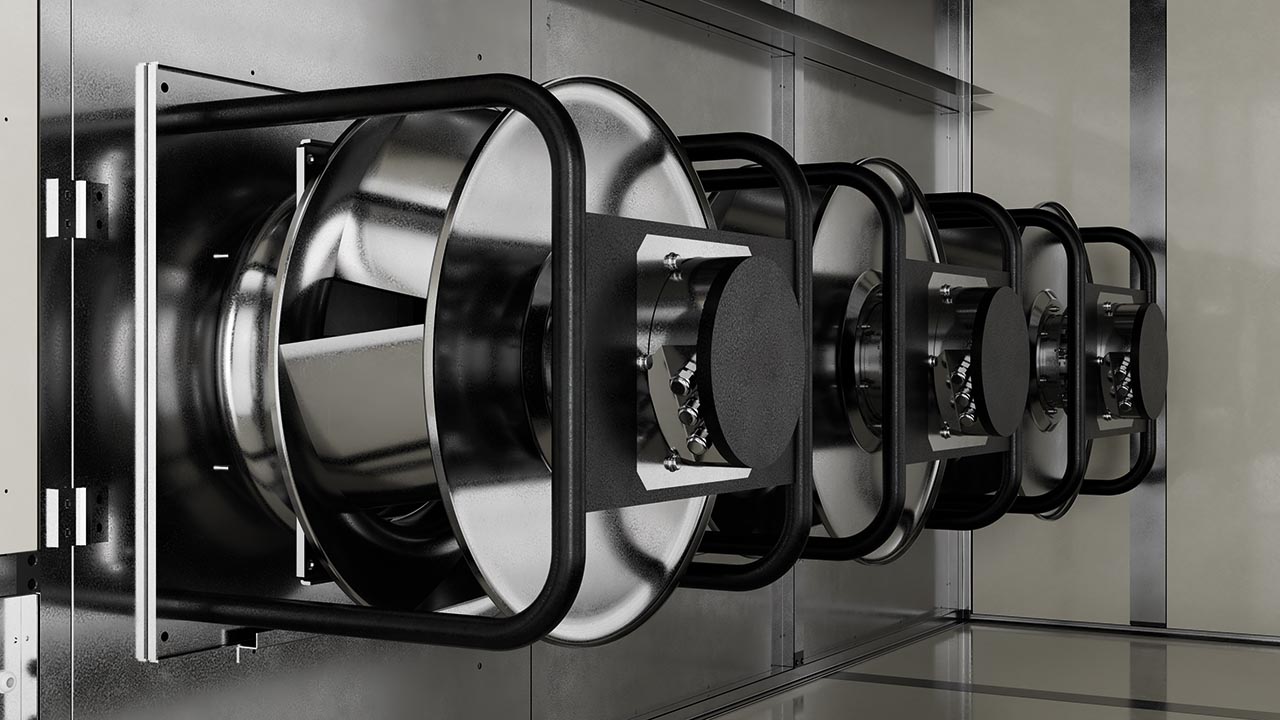

Ventilátor s voľným obežným kolesom EC Daikin
s najmodernejšou účinnosťou a redundanciou je možné prispôsobiť vašim potrebám.

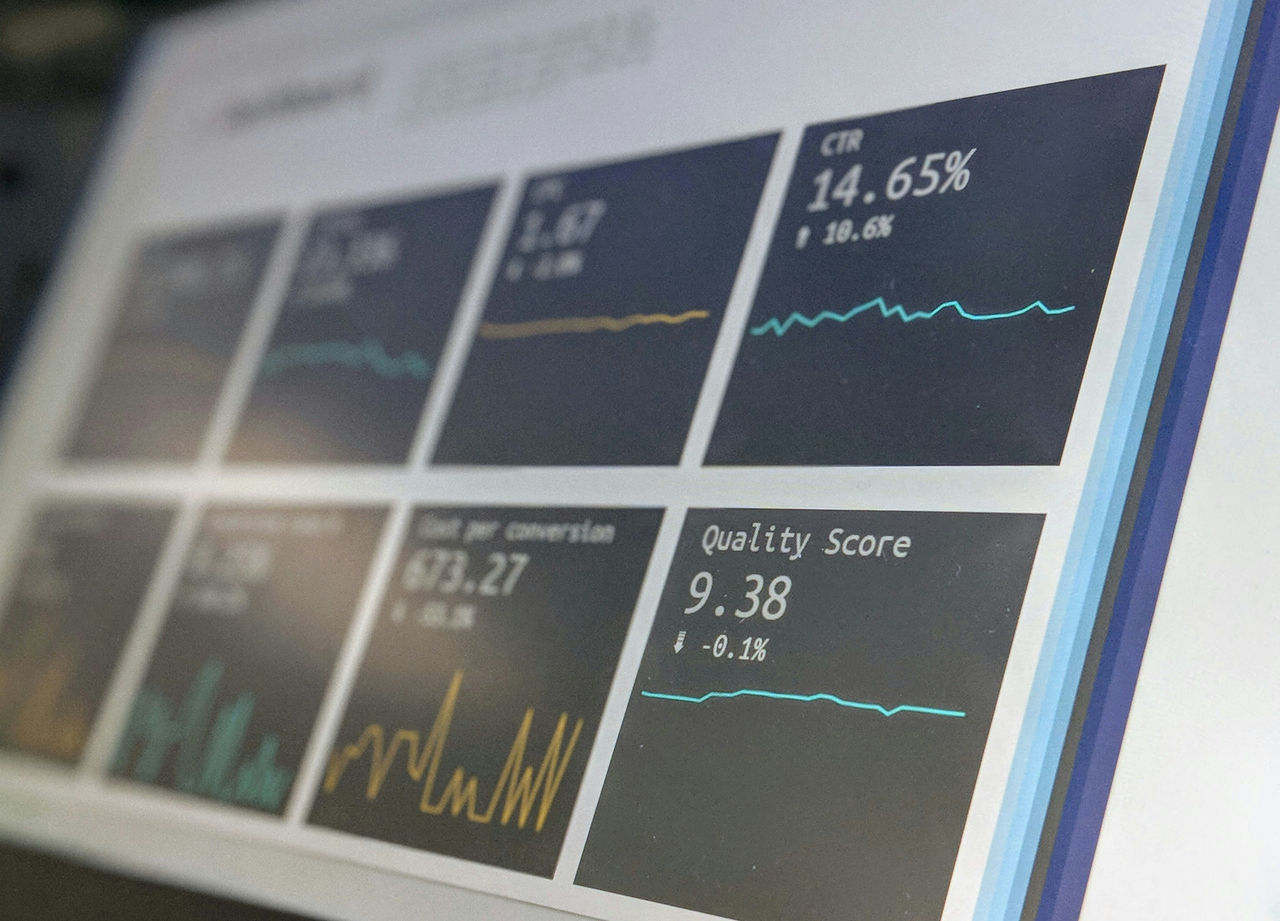

Intelligent Data Centre Manager (iDCM)
Integrovaný systém iDCM Daikin prináša nový pohľad na správu dátových centier, keďže vyžaduje o 40 % menej snímačov ako tradičné externé riadiace systémy a využíva všetky údaje z jednotiek priamo z integrovaných snímačov a ovládačov.
Systém iDCM je schopný riadiť až 20 chladičov – vrátane čerpadiel a režimu voľného chladenia – a ponúka centrálne ovládanie vhodné pre veľké zariadenia. Päť dostupných konfigurácií zabezpečuje flexibilné dimenzovanie, vďaka čomu sa systém dokáže prispôsobiť rôznym inštalačným potrebám.
Systém, poháňaný algoritmami strojového učenia, neustále optimalizuje prevádzku a maximalizuje úspory energie. Vďaka tomu je plne kompatibilný s dátovými centrami TIER III a prispôsobiteľný tak, aby spĺňal požiadavky TIER IV.
Kľúčové funkcie systému Intelligent Data Center Manager
1. Komplexné riešenie: Ovláda až 20 jednotiek a zaisťuje spoľahlivosť vďaka pokročilým algoritmom strojového učenia, ktoré zabezpečujú optimálnu prevádzku chladičov a úsporu energie.
2. Kompatibilita s návrhom zariadenia:: Integruje rôzne zariadenia a ponúka komplexnú zákaznícku podporu, čím zaisťuje flexibilitu a riešenia na mieru pre rôzne projektové návrhy.
3. Kompletná integrácia systému: Vlastný riadiaci systém Daikin maximalizuje účinnosť integráciou logiky jednotky, čím zvyšuje spoľahlivosť a stabilnú reguláciu teploty.
4. Inteligentný sled operácií: Využíva strojové učenie na optimalizáciu kombinácií jednotiek, čím zabezpečuje najnižšiu spotrebu energie a prispôsobuje sa zmenám zaťaženia.
5. Prevádzka optimalizovaná umelou inteligenciou: Monitoruje parametre jednotiek s cieľom uprednostniť efektívne zariadenia, čím znižuje prestoje a predlžuje životnosť zariadení.
6. Optimalizované prevádzkové režimy: Zabezpečuje vysokú účinnosť v štandardnom režime aj v režim voľného chladenia, pričom sa dynamicky prispôsobuje podmienkam v reálnom čase.
7. Nákladovo efektívne riadenie: Znižuje náklady na inštaláciu a údržbu vďaka integrovanému monitorovaniu výkonu a menšiemu počtu snímačov, čím zvyšuje celkovú hodnotu.
8. Škálovateľné riešenie: K dispozícii je 5 rôznych veľkostí iDCM pre rôzny počet jednotiek (od 4 do 20), čo poskytuje nákladovo efektívny a prispôsobivý systém riadenia pre akékoľvek dátové centrum.
Špičkové popredajné služby
Nech sa vaše dátové centrum nachádza kdekoľvek, my sme tam tiež. Vďaka celosvetovej servisnej a partnerskej sieti s viac ako 13 000 zamestnancami v Európe máme viac než dostatok zdrojov na pokrytie všetkých vašich potrieb.
Daikin on Site – naše služby cloudovej platformy pre maximálnu stabilitu a výkon systému
Daikin on Site je cloudový systém vzdialeného monitorovania a riadenia, ktorý poskytuje údaje v reálnom čase 24 hodín denne, 7 dní v týždni, a monitoruje prevádzku chladičov a ich správnu funkčnosť. Poskytuje tiež pravidelné správy pre podrobnú analýzu zariadení, analýzu spotreby energie a inteligentnú údržbu. Táto neustále sa vyvíjajúca služba umožňuje vlastníkom zariadení udržiavať vysokú účinnosť systému, prijímať preventívne opatrenia a vyhnúť sa dodatočným nákladom spojeným s poruchami a odstávkami.
6 hlavných predností Daikin
1. Plán preventívnej údržby: Dlhodobá spoľahlivosť vďaka podrobnému plánu založenému na 55 rokoch skúseností spoločnosti Daikin v oblasti technológie chladičov, ktorý zahŕňa všetky potrebné činnosti na mieste a kontroly komponentov.
2. Predĺžená záruka: Štandardnú jednoročnú záruku je možné predĺžiť až o štyri ďalšie roky, čo zákazníkom poskytuje väčšiu istotu a pokoj.
3. Globálna dostupnosť služieb: S predajnými zastúpeniami vo viac ako 170 krajinách spoločnosť Daikin zabezpečuje dostupnosť služieb a odborné znalosti kdekoľvek a kedykoľvek je to potrebné, prispôsobené protokolom zákazníka
4. Správa náhradných dielov: Včasné a profesionálne dodávky náhradných dielov s možnosťou spravovať zásoby náhradných dielov priamo v priestoroch zákazníka pre zjednodušenú údržbu.
5. Komplexné údržbárske služby: Preventívna a opravná údržba, riešenia modernizácie a aktualizácie na predĺženie životnosti zariadení, zlepšenie výkonu a zabezpečenie konzistentnej spoľahlivosti.
6. Daikin on Site (DoS): Cloudová služba vzdialeného monitorovania ponúka hodnotenie v reálnom čase, podávanie správ a inteligentnú údržbu s cieľom proaktívne predchádzať poruchám a minimalizovať súvisiace náklady.
Riešenia prenájmu
Daikin Rental ponúka chladiče, tepelné čerpadlá, VZT jednotky a napájanie, aby uspokojil vaše dočasné potreby v oblasti chladenia a zároveň znížil investičné náklady (CAPEX) a optimalizoval prevádzkové náklady (OPEX). Tím Daikin Rental je k dispozícii 24 hodín denne, 7 dní v týždni, aby vyriešil akúkoľvek situáciu.
Kolísanie chladiacej záťaže
Rozšírenie zariadení
Počas rozšírení zariadení je potrebné testovať a nastavovať zariadenia, ale nie je dostatočná záťaž na udržiavanie prevádzky nových alebo veľkých chladičov. Jednoduché riešenie prenájmu zaisťuje správnu záťaž a energetickú účinnosť počas dokončovania novej stavby.
Podpora počas najvyššej záťaže a sezónnosť
Ak spotreba chladenia vo vašom zariadení prekročí výkon vášho systému v dôsledku vysokých teplôt alebo zmien v požiadavkách na chladenie, môžete využiť dočasné chladenie Daikin na zvýšenie chladiaceho výkonu a ušetriť tak na investičných nákladoch.
Náhradný plán pre prípad poruchy chladiča
- Rýchle obnovenie normálnej prevádzky
- Minimalizácia finančných strát a prestojov
- Istota v prípade neočakávaných udalostí
- Výmena starého zariadenia
- Naše plány sú navrhnuté tak, aby zvládli finančné riziká a zabezpečili správnu veľkosť zariadenia
Núdzové prenájmy
Riešenia prenájmu Daikin rýchlo reagujú na poruchy zariadení. Náš tím odborníkov je pripravený pomôcť vám na každom kroku.
Záložné chladenie
Dočasný chladiaci systém sa používa ako záloha pre kritické chladenie alebo v prípade, že bola znížená redundancia systému.
