Koľko miesta potrebuje vzduchové tepelné čerpadlo?

Ako fungujú vzduchové tepelné čerpadlá

Technológia vzduchových tepelných čerpadiel získava tepelnú energiu z vonkajšieho vzduchu, a to aj pri teplotách pod bodom mrazu. Systém nasáva vzduch cez zadnú a bočné strany vonkajšej jednotky, spracováva ho prostredníctvom chladiaceho cyklu na zachytenie tepla a následne vypúšťa ochladený vzduch z prednej strany.

Systém pozostáva z troch kľúčových prvkov:

• Vonkajšia jednotka tepelného čerpadla umiestnená vonku
• Vnútorný zásobník na teplú pitnú vodu, ktorý zvyčajne vyžaduje približne 1 m² podlahovej plochy
• V niektorých prípadoch aj akumulačnú nádrž, ktorá ukladá dodatočnú teplú vodu s cieľom obmedziť časté zapínanie a vypínanie systému

Moderné tepelné čerpadlá sa čoraz častejšie inštalujú v novostavbách, no d inštalácie pri rekonštrukciách existujúcich domov zostávajú veľmi vhodným riešením pokiaľ majú k dispozícii dostatočný vonkajší priestor.

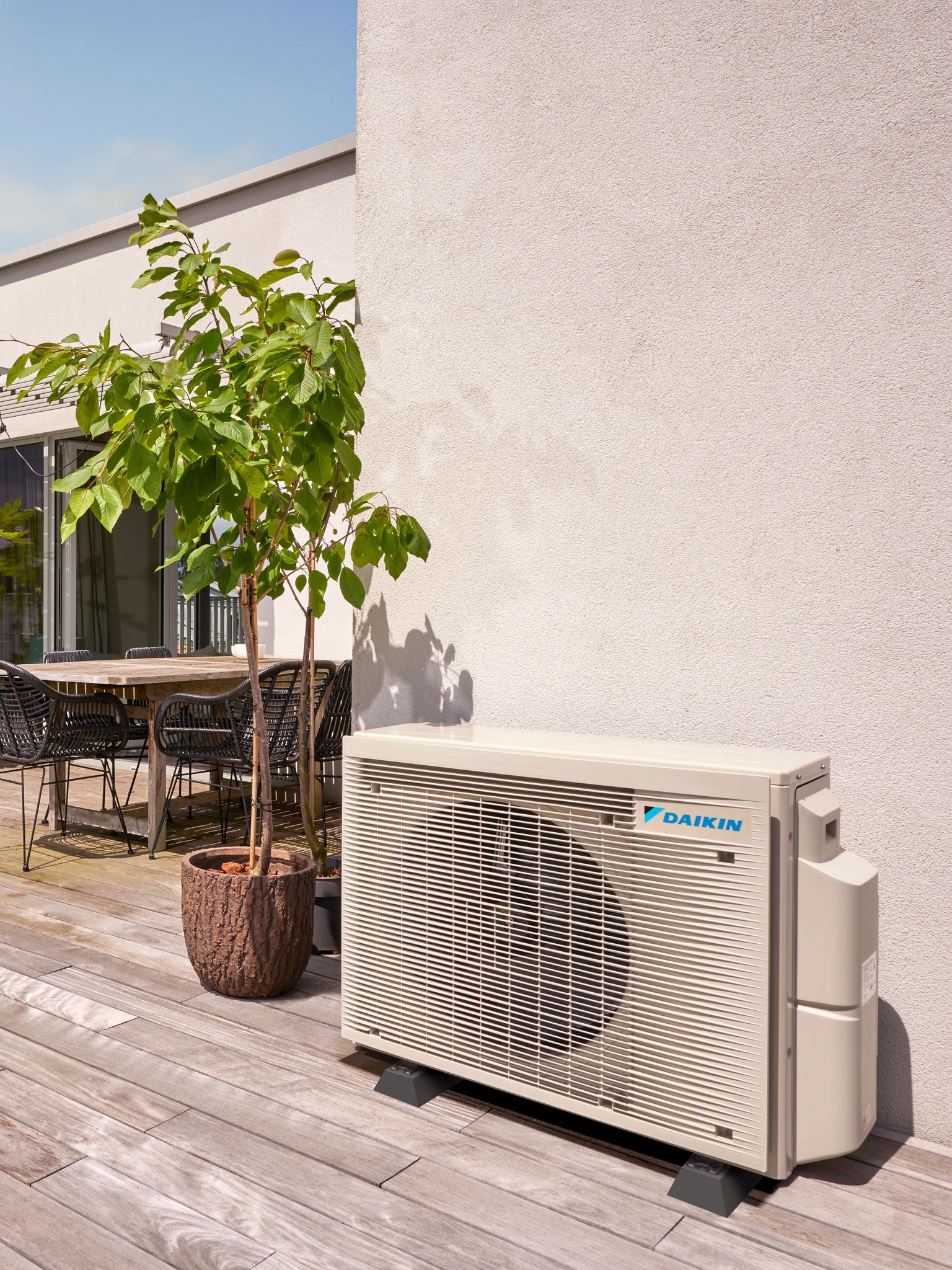

Minimálne požiadavky na vonkajší priestor

Vonkajšia jednotka vzduchového tepelného čerpadla vyžaduje umiestnenie s dôrazom na dodržanie presne stanovených minimálnych odstupov. Pre správne prúdenie vzduchu je potrebné ponechať okolo jednotky aspoň 1 meter voľného priestoru, aby bola zabezpečená správna cirkulácia vzduchu. To je obzvlášť dôležité vpredu, kde jednotka vypúšťa ochladený vzduch.

Kľúčové požiadavky na priestor:

• Minimálne 1 meter voľného priestoru pred jednotkou
• Aspoň 1 meter na každú stranu pre účinné prúdenie vzduchu
• Dostatočný voľný priestor vzadu pre prívod vzduchu
• Vyhnite sa umiestneniu v blízkosti rohov budov alebo uzavretých priestorov

Inštalácii v blízkosti rohov sa odporúča vyhnúť, pretože vypúšťaný vzduch sa môže odrážať od stien a vracať späť k jednotke, čo vedie k zhoršeniu jej účinnosti.

Jednotka musí byť umiestnená narovnom, a stabilnom podklade odolnom voči vibráciám, zvyčajne betónovej doske alebo pevnej nástennej konzole. Vo vačšine prípadov sú vhodné záhrady, príjazdové cesty alebo bočné chodníky. Hoci umiestnenie v tieni môže priniesť menšie výhody, nie je to nevyhnutné.

Moderné jednotky Daikin sú navrhnuté na tichú prevádzku, ale umiestnenie ďalej od okien spální a susedov pomáha minimalizovať vnímaný hluk.

Požiadavky na vnútorný priestor

Zásobník na teplú pitnú vodu je hlavnou vnútornou súčasťou a zvyčajne:

• Má výšku približne 2 metre
• Zaberá plochu približne 80 cm x 80 cm

Toto sa zmestí do štandardných rozmerov skrine.

Typické výkonové rozsahy:

• 180 – 250 litrov pre priemerné domácnosti
• Väčšie objemy pre nehnuteľnosti s vyššou spotrebou teplej vody
• Pre domy s obmedzeným priestorom sú k dispozícii kompaktné modely

Pre domy, ktoré prechádzajú z kombinovaných kotlov, to predstavuje kľúčový rozdiel, keďže je potrebné počítať s dodatočným priestorom. Ak prechádzate z kombinovaného kotla, je dôležité naplánovať, kde bude tento dodatočný zásobník nainštalovaný. Zásobník na teplú pitnú vodu by mal byť v ideálnom prípade umiestnený na prízemí alebo na prvom poschodí, čo najbližšie k vonkajšej jednotke, aby sa maximalizovala účinnosť. V objektoch s existujúcimi zásobníkmi teplej vody je zvyčajne potrebná jednoduchá výmena za modely kompatibilné s tepelným čerpadlom.

Zásobníky je možné inštalovať v garážach alebo v podkroviach, avšak tieto umiestnenia môžu znížiť účinnosť systému, pretože v dôsledku chladnejších okolitých podmienok je potrebné viac energie.

Prehľad priestorových požiadaviek

Monoblokové vs. splitové systémy: aký je rozdiel?

Pochopenie rozdielu medzi monoblokovými a splitovými systémami tepelného čerpadla vám pomôže vybrať konfiguráciu, ktorá najlepšie vyhovuje vášmu dostupnému priestoru a možnostiam inštalácie.

Monoblokové systémy:

Monoblokové systémy obsahujú všetky hydraulické komponenty vo vonkajšej jednotke, čím eliminujú potrebu samostatného vnútorného hydroboxu a zjednodušujú požiadavky na priestor v interiéri.

Kľúčové výhody:

• Samostatná vonkajšia jednotka
• Minimálne požiadavky na vnútorný priestor
• Jednoduchší proces inštalácie
• Priame pripojenie k vykurovaciemu systému prostredníctvom izolovaného potrubia

Split systémy:

Split systémy rozdeľujú komponenty medzi vonkajšiu a vnútornú jednotku. Vnútorný hydrobox má zvyčajne rozmery približne 0,7 m (výška) × 0,3 m (hĺbka) × 0,4 m (šírka) – čo zhruba zodpovedá rozmerom bežného plynového kotla.

Táto konfigurácia:

• Vyžaduje dodatočný vnútorný priestor
• Môže ponúknuť väčšiu flexibilitu inštalácie v závislosti od dispozície nehnuteľnosti

Pre nehnuteľnosti, kde je vnútorný priestor obmedzený, sú monoblokové systémy často praktickejším riešením, pretože vyžadujú priestor len pre zásobník na teplú pitnú vodu, a nie pre viacero vnútorných komponentov.

Plánovanie veľkosti a výkonu čerpadla

Dimenzovanie tepelného čerpadla vyžaduje presný výpočet založený na viacerých faktoroch špecifických pre danú nehnuteľnosť. Správna veľkosť systému závisí od podrobného posúdenia nasledujúcich faktorov:

• Rozmery domu
• Kvalita izolácie
• Úrovne tepelných strát
• Predpokladaná spotreba teplej vody

Typické špecifikácie systému:

• Vonkajšie jednotky: Výška 1–1,5 metra, šírka 0,5–1 meter
• Výkonový rozsah: Výkon 5 kW až 16 kW
• Väčšie nehnuteľnosti vyžadujú jednotky s vyšším výkonom

V nehnuteľnostiach s lepšou izoláciou a modernými stavebnými štandardmi sa často dajú použiť menšie systémy. Tým sa znížia rozmery zariadenia aj náklady na inštaláciu. Každý ďalší kilowatt výkonu zvyčajne znamená o niečo väčšie rozmery zariadenia a väčšie priestorové nároky.

Profesionálni inštalatéri vykonávajú podrobné výpočty tepelných strát v každej miestnosti, pričom zohľadňujú veľkosť okien, konštrukciu stien, izoláciu strechy aj spôsob využívania domácnosti. Toto technické posúdenie zaručuje, že vybraný systém vyvažuje vykurovací výkon s dostupným inštalačným priestorom, čím sa zabráni inštalácii poddimenzovaných systémov, ktoré majú problém s vykurovaním domu, alebo nadmerne veľkých systémov, ktoré pracujú neefektívne a plytvajú energiou.

Prístupové a údržbové priestory

Zabezpečenie dostatočného priestoru pre prístup okolo tepelného čerpadla je nevyhnutné pre dlhodobú výkonnosť a nákladovo efektívnu údržbu. Technici potrebujú voľný pracovný priestor na údržbu vonkajších aj vnútorných komponentov.

Požiadavky na prístup pri údržbe:

• Minimálne 300 mm voľného priestoru na viacerých stranách vonkajšej jednotky
• Nezakrytý prístup k vnútorným komponentom vrátane zásobníka na teplú pitnú vodu a ovládacích prvkov
• Zabezpečený priestor pre nerušené vedenie chladivového a vodného potrubia

Tento priestor umožňuje technikom prístup k panelom, kontrolu hladiny chladiva, čistenie výmenníkov a odstraňovanie nečistôt bez prekážok. Vnútorné komponenty podobne vyžadujú voľný prístup pre nevyhnutné údržbárske činnosti, ako je preplachovanie, vypúšťanie a elektrické práce.

Zabezpečený prístup umožňuje majiteľom domov alebo technikom monitorovať výkon systému, kontrolovať tesnosť a overovať normálnu prevádzku počas rutinných kontrol. Správne naplánovaný prístup od začiatku pomáha znižovať náklady na údržbu, minimalizuje komplikácie a zabezpečuje, aby systém fungoval efektívne počas celej svojej životnosti.

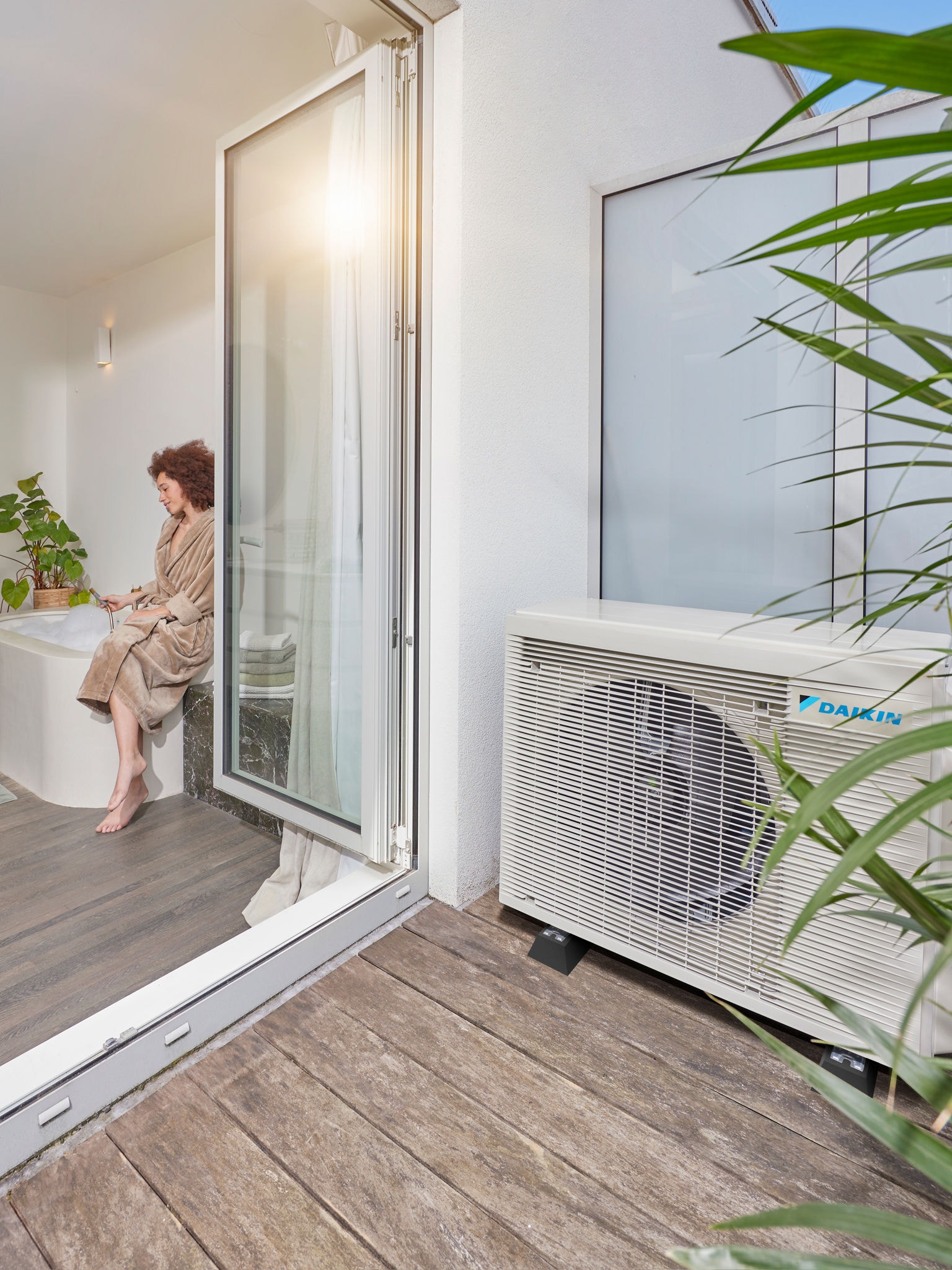

Riadenie hluku a prúdenia vzduchu

Moderné vzduchové tepelné čerpadlá sú navrhnuté tak, aby pracovali tichu, ale umiestnenie stále zohráva kľúčovú úlohu z hľadiska kontroly hluku aj celkovej účinnosti systému. Najnovšie jednotky Daikin sú vybavené pokročilou technológiou na znižovanie hluku, no premyslené umiestnenie zostáva naďalej veľmi dôležité.

Pokyny pre optimálne umiestnenie:

• Vyhnite sa umiestneniu priamo pod oknami spální
• Dodržujte vzdialenosť od spoločných stien so susedmi
• Dbajte na to, aby bolo okolo jednotky zabezpečené neobmedzené prúdeniu vzduchu zo všetkých strán
• Umiestnite jednotku ďalej od uzavretých rohov alebo stiesnených priestorov

Jednotka vyžaduje voľný prietok vzduchu, aby sa maximalizovala účinnosť získavania tepla a životnosť systému. Obmedzená cirkulácia vzduchu núti jednotku pracovať intenzívnejšie, čo môže znížiť jej sezónny faktor účinnosti (SCOP) a zvýšiť prevádzkové náklady.

Tepelné čerpadlo nasáva vzduch zo zadnej a bočných strán a následne ho vypúšťa z prednej strany, čo znamená, že zadný priestor je pre optimálnu prevádzku mimoriadne dôležitý. Inštalácia mimo veľkých kríkov, plotov alebo iných prekážok, ktoré by mohli obmedzovať prúdenie vzduchu, zabezpečuje konzistentný výkon za rôznych poveternostných podmienok.

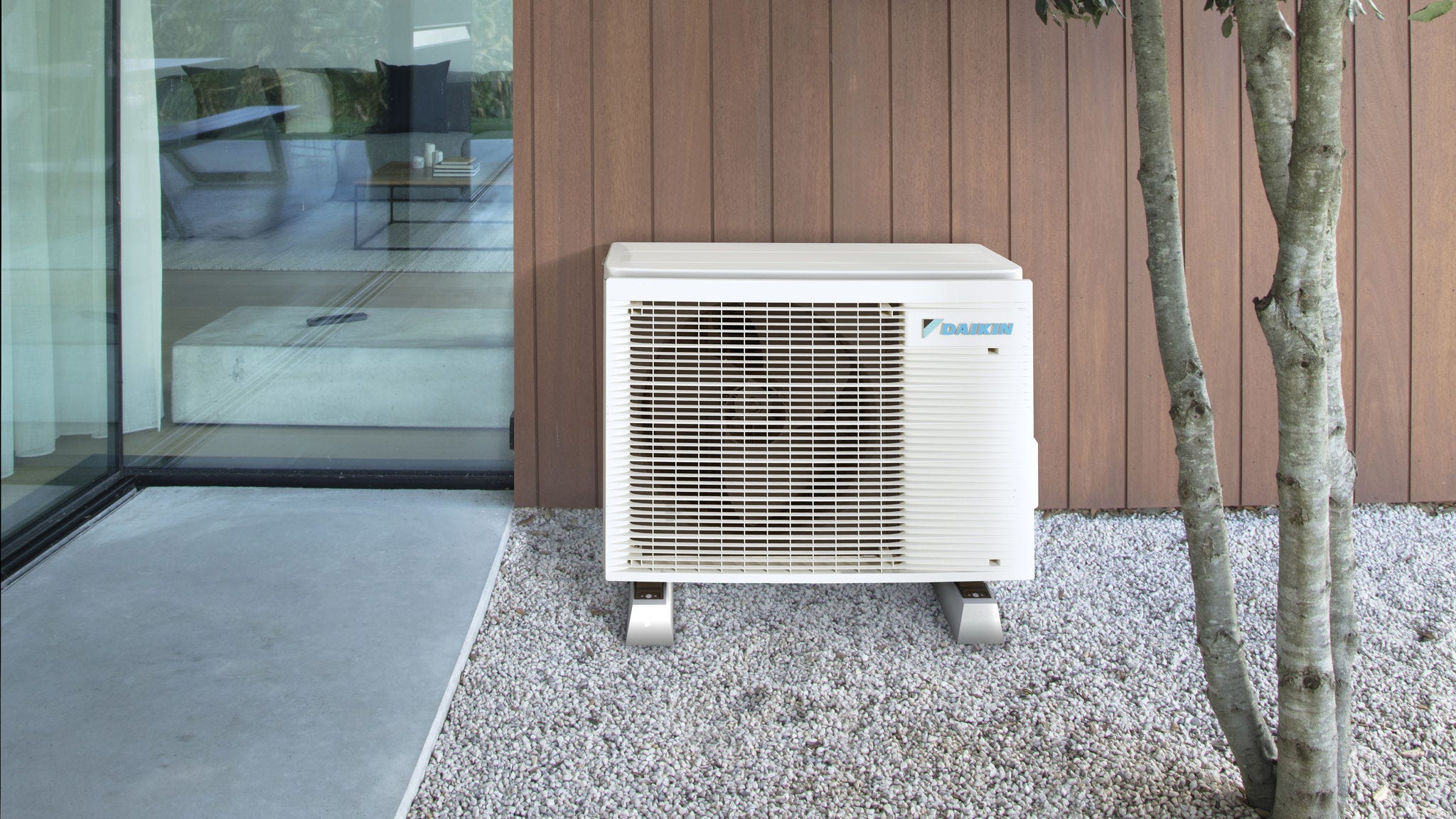

Riešenia šetriace priestor a tipy na inštaláciu

Aj nehnuteľnosti s obmedzeným vonkajším priestorom umožňujú pri správnom návrhu inštaláciu vzduchového tepelného čerpadla. Pre menšie radové domy alebo nehnuteľnosti s obmedzenými záhradami môžu inštalatéri odporučiť kompaktné alebo flexibilné riešenia, ako sú tenké zásobníky na teplú pitnú vodu, ktoré zachovávajú funkčnosť a zároveň zaberajú menej vnútorného priestoru.

Možnosti úspory miesta:

• Nástenné jednotky v prípadoch, keď je priestor na podlahe obmedzený
• Kompaktné modely tepelných čerpadiel s menšími rozmermi
• Úzke zásobníky na teplú pitnú vodu
• Strategické využitie technických miestností alebo existujúcich skríň

Existujúci priestor v skrini je možné maximálne využiť vďaka premyslenému umiestneniu zásobníka na teplú pitnú vodu a ovládacieho vybavenia, pričom sa často využívajú štandardné rozmery vetracích skríň približne 80 cm x 80 cm. Technické miestnosti poskytujú ideálne riešenie na umiestnenie vnútorných komponentov nakoľko sú dobre prístupné, no zároveň diskrétne oddelené od hlavných obytných častí domu.

Bočné priestory domu, úzke uličky či menšie záhrady sa často ukazujú ako vhodné pre umiestnenie vonkajšej jednotky. Ak je dodržaná minimálna vzdialenosť 1 meter, často sa dajú využiť aj obmedzené priestory.

Súlad s predpismi a miestnymi nariadeniami

Inštalácie tepelných čerpadiel musia spĺňať stavebné predpisy a pravidlá povolenej výstavby, ktoré sa líšia podľa typu nehnuteľnosti a krajiny. V mnohých prípadoch sa tepelné čerpadlá vzduch-voda kvalifikujú ako povolená výstavba, čo znamená, že pre väčšinu inštalácií v obytných objektoch nevyžadujú formálne stavebné povolenie, hoci musia byť splnené špecifické podmienky týkajúce sa hladiny hluku a vzdialeností od hraníc pozemku.

Regulačné hľadiská:

• Minimálne vzdialenosti od hraníc pozemku a okien
• Maximálne hladiny hluku na hraniciach pozemku
• Dodatočné obmedzenia pre pamiatkovo chránené budovy alebo chránené oblasti
• Ohlásenie stavebného úradu v prípade rozsiahlejších prác na rozvodoch vody a elektroinštalácie

Profesionálni inštalatéri posúdia tieto požiadavky počas úvodnej obhliadky miesta a zabezpečia, aby navrhované inštalácie boli so všetkými platnými pravidlami a normami.

Včasná konzultácia s profesionálnym inštalatérom už počas plánovania pomáha odhaliť a vyriešiť možné problémy s dodržaním predpisov ešte pred rozhodnutím o type zariadenia alebo jeho umiestnení. Ak sú tieto požiadavky známe už na začiatku, možno sa vyhnúť dodatočným nákladom, oneskoreniam či problémom s úradmi po dokončení inštalácie.

Vplyv rozmiestnenia na energetickú efektívnosť

Spôsob umiestnenia vášho tepelného čerpadla priamo ovplyvňuje jeho energetickú účinnosť a prevádzkové náklady. Systémy inštalované s dostatočným priestorom a prúdením vzduchu pracujú pri optimálnych hodnotách sezónneho faktoru účinnosti (SCOP), zatiaľ čo stiesnené alebo zle umiestnené systémy môžu mať nižší výkon.

Súvislosť medzi voľným priestorom a výkonom vyplýva z dynamiky prúdenia vzduchu. Obmedzený prístup vzduchu núti kompresor pracovať intenzívnejšie, čo zvyšuje spotrebu elektrickej energie a znižuje tepelný výkon na kilowatt. Keď sa studený vzduch odráža od blízkych stien a znovu sa nasáva do jednotky, znižuje sa teplota privádzaného vzduchu a čerpadlo musí na získavanie tepla vynaložiť viac energie.

Kľúčové faktory účinnosti:

• Dostatočný priestor pre prúdenie vzduchu
• Strategické umiestnenie minimalizujúce tepelné straty
• Profesionálny návrh systému maximalizujúci jeho životnosť
• Nižšie nároky na údržbu vďaka lepšej prístupnosti

Na účinnosť má vplyv aj umiestnenie vnútorných komponentov. Dobre navrhnuté inštalácie prinášajú nižšie náklady na vykurovanie, predlžujú životnosť systému a zabezpečujú stabilný výkon.

Záver: priestorové plánovanie ovplyvňuje výkon

Úspešná inštalácia tepelného čerpadla si vyžaduje starostlivé plánovanie priestoru, aby boli splnené nároky zariadenia a zároveň zabezpečená jeho jednoduchá údržba a efektívna prevádzka aj do budúcna. Majitelia domov by mali zabezpečiť voľný priestor aspoň 1 meter okolo vonkajšej jednotky, ako aj vnútorný priestor pre zásobník na teplú pitnú vodu. Zohľadnenie budúcich potrieb už pri návrhu inštalácie prinášajú nižšie dlhodobé náklady, jednoduchšiu údržbu a lepší celkový výkon systému.

Kľúčové zistenia

• Vonkajšie jednotky vyžadujú voľný priestor minimálne 1 meter pre zabezpečenie prúdenia vzduchu a účinnosti
• Vnútorné zásobníky na teplú pitnú vodu zvyčajne potrebujú podlahovú plochu približne 80 cm x 80 cm a výšku približne 2 m
• Monoblokové systémy znižujú nároky na vnútorný priestor
• Odborné obhliadky miesta zaručujú správne dimenzovanie a súlad s predpismi
• Dobre naplánované usporiadanie zvyšuje účinnosť, životnosť a znižuje prevádzkové náklady
